| สถานที่กำเนิด: | สาธารณรัฐประชาชนจีน |
| ยี่ห้อสินค้า: | ซูโมร์ |
| หมายเลขรุ่น: | SMC1580 |
| รับรอง: | CE |
● ความเร็วรอบแกนหมุนสูงสุด: 8000 รอบต่อนาที
● ขนาดเรียวแกนหมุน: BT50/155 มม.
● ขนาดโต๊ะทำงาน: 1600x800 มม.
● ระยะการเคลื่อนที่แกน X: 1500 มม.
● ระยะการเคลื่อนที่แกน Y: 800 มม.
● ระยะการเคลื่อนที่แกน Z: 700 มม.

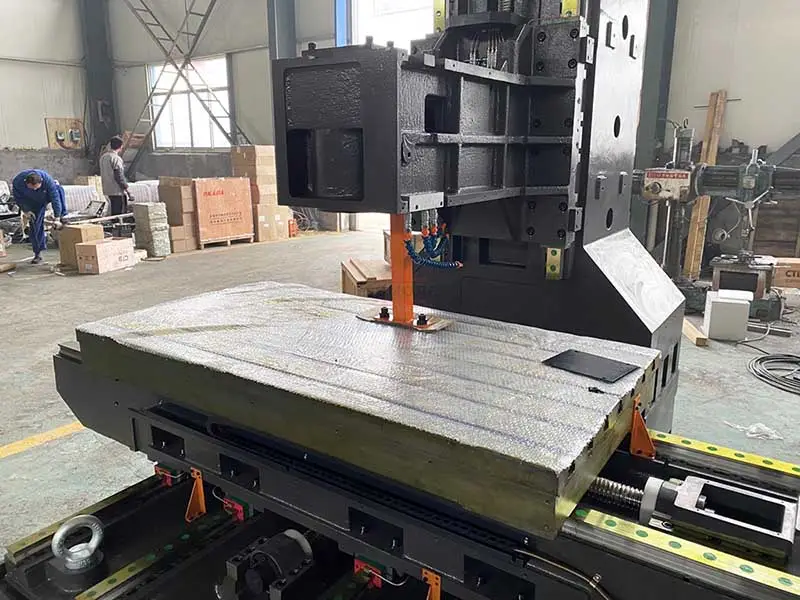

1. ฐาน ที่นั่งเลื่อน โต๊ะทำงาน เสา หัวเครื่อง และส่วนประกอบหลักอื่นๆ ผลิตจากโครงสร้างเหล็กหล่อที่มีความแข็งแรงสูง โดยมีซี่โครงเสริมแรงกระจายอยู่ภายในฐาน

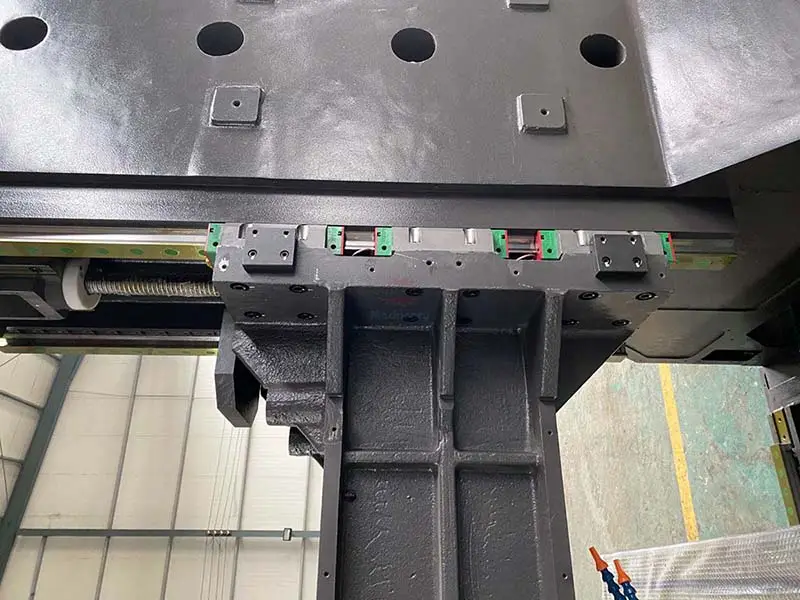

2. รางนำทางเชิงเส้นแบบลูกปืนเหล็ก 3 แกน X, Y, Z มีคุณสมบัติรับน้ำหนักได้มาก ช่วงกว้าง และมีความแม่นยำสูง
3. สกรูบอลที่มีความแม่นยำสูงและมีความแข็งแรงสูงถูกนำมาใช้ในการป้อนชิ้นงานในทิศทาง X, Y และ Z ด้วยความเร็วในการป้อนสูง

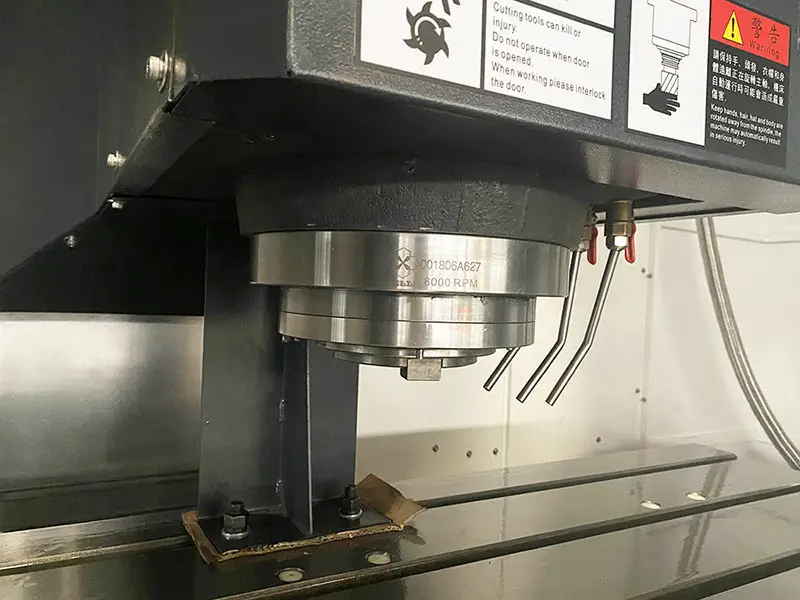

4. ใช้ชุดแกนหมุนความเร็วสูง ความแม่นยำสูง และความแข็งแกร่งสูง จากแบรนด์ดังของไต้หวัน โดยมีความเร็วในการหมุนสูงถึง 6000 รอบต่อนาที
5. แกนหมุนใช้โครงสร้างการเป่าลมแบบศูนย์กลาง
6. รางนำและสกรูนำในทิศทาง X, Y และ Z ได้รับการปิดผนึกเพื่อให้แน่ใจว่าสกรูและรางนำมีความสะอาด และเพื่อให้มั่นใจถึงการส่งกำลังและความแม่นยำในการเคลื่อนที่ของเครื่องมือกล

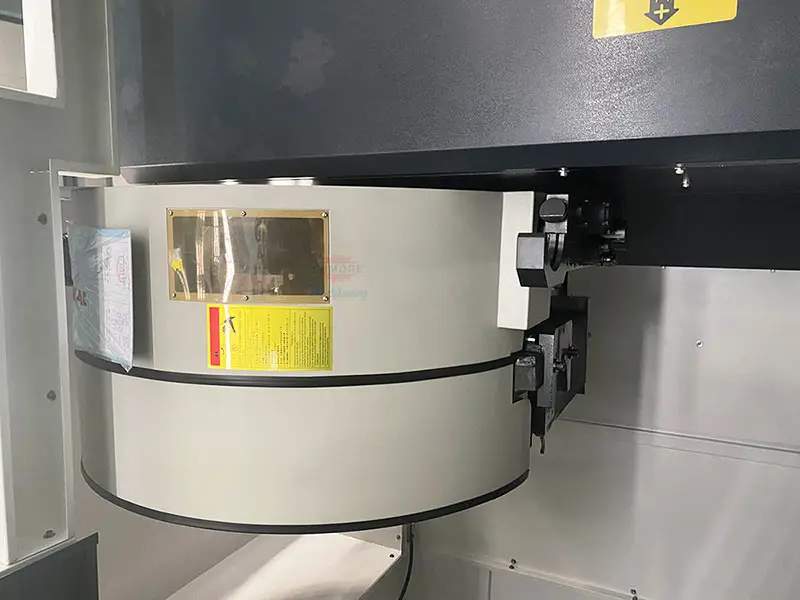

7. เครื่องมือนี้ใช้แม็กกาซีนใส่เครื่องมือแบบ 24 แผ่นคุณภาพสูงจากไต้หวัน ซึ่งมีข้อดีคือ เปลี่ยนเครื่องมือได้แม่นยำ ใช้เวลาสั้น และมีประสิทธิภาพสูง
8. ความแม่นยำในการกำหนดตำแหน่งสามารถทำได้ถึง ± 0.01 และความแม่นยำในการกำหนดตำแหน่งซ้ำสามารถทำได้ถึง ± 0.005
9. มีการออกแบบแบบโมดูลาร์และอุปกรณ์เสริมให้เลือกตามความต้องการของลูกค้า

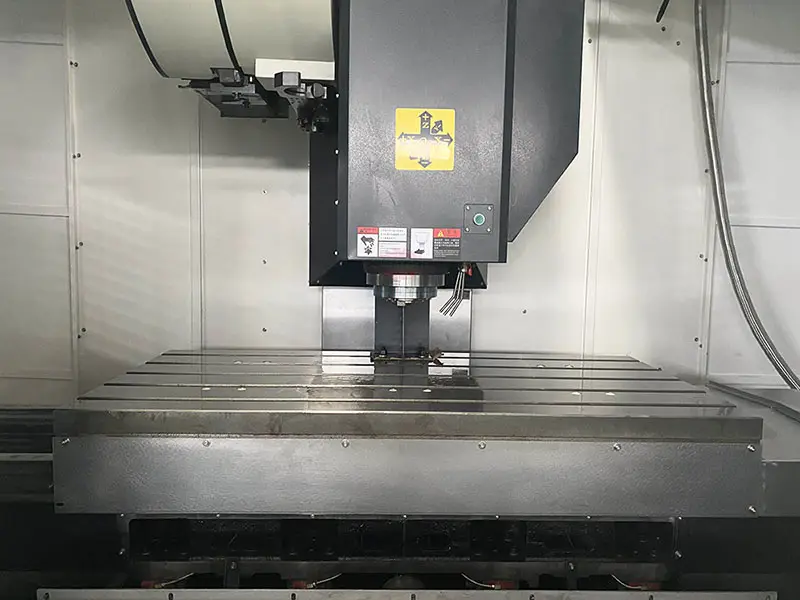

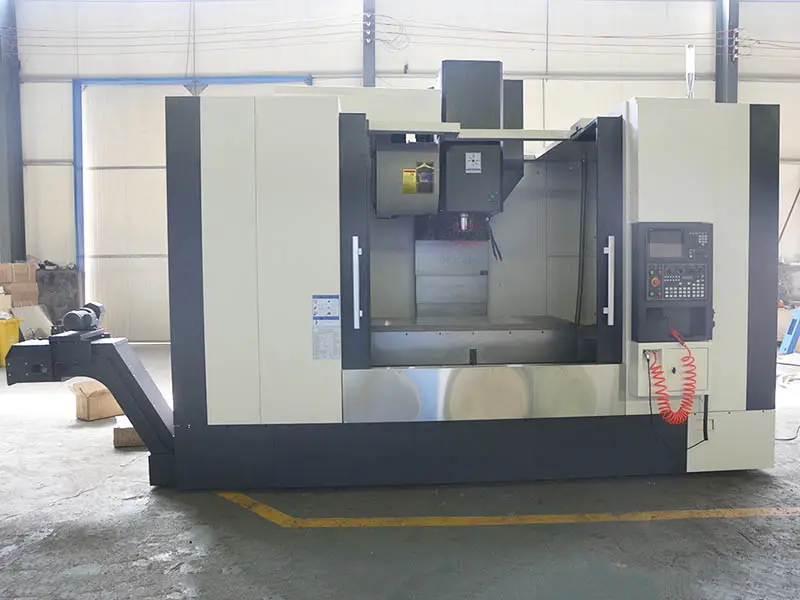

เครื่อง VMC นี้เหมาะสำหรับงานแปรรูปทางกลและการทำแม่พิมพ์ และสามารถปรับให้เข้ากับความต้องการในการแปรรูปได้อย่างรวดเร็วตั้งแต่เริ่มต้น
● เหมาะสำหรับการกัด การเจาะ การคว้าน การบิด การตอกเกลียว และกระบวนการแปรรูปอื่นๆ ที่ใช้แรงงานหลายประเภทอย่างมีประสิทธิภาพ
● เหมาะสำหรับการแปรรูปแผ่นโลหะ แผ่นเรียบ เปลือกหุ้ม วัสดุขัดถู ฯลฯ
● เหมาะสำหรับการประมวลผลชิ้นส่วนจำนวนมากที่มีความแม่นยำสูง กระบวนการหลายขั้นตอน และรูปทรงซับซ้อน ช่วยเพิ่มประสิทธิภาพการประมวลผลได้อย่างมีประสิทธิผล
● เหมาะสำหรับกระบวนการผลิตขนาดกลาง สำหรับการขึ้นรูปพื้นผิวเรียบ รู และพื้นผิวที่ซับซ้อนทุกชนิด ช่วยประหยัดขั้นตอน ลดระยะเวลาการผลิต และเพิ่มความแม่นยำในการประมวลผล เป็นอุปกรณ์ตัดเฉือนที่เหมาะสำหรับอุตสาหกรรมยานยนต์ เครื่องจักรกลก่อสร้าง อากาศยาน และอวกาศ
| รุ่น | SMC1580 |
| ขนาดเรื่องราวที่ใช้งานได้ | 800x1600mm |
| การเดินทาง X/Y/Z | 1500 / 800 / 700mm |
| ระยะห่างระหว่างปลายแกนหมุนกับโต๊ะ | 170 / 870mm |
| ระยะห่างระหว่างจุดศูนย์กลางแกนหมุนและ | 800mm |
| น้ำหนักสูงสุดของโต๊ะทำงาน | 1500กิโลกรัม |
| โต๊ะ-ที-สล็อต | 5-22-135mm |
| ฟีดเร็วแบบแกน X/Y/Z | 16000mm / นาที |
| การทำงานแบบสามแกนด้วยความเร็วสูง | 8000mm / นาที |
| ความถูกต้องตำแหน่ง | +0.005/300 มม. |
| ทำซ้ำความแม่นยำของตำแหน่ง | + 0.005mm |
| ความเร็วแกน | 8000 รอบต่อนาที |
| แกนเรียว | บีที50/155 มม. |
| ระบบควบคุม | MITSUBISHIM70VAVFANUCOimate-MD |
| แรงบิดของมอเตอร์แกนหมุน | 95.5 นาโนเมตร/18.5 กิโลวัตต์ |
| แรงบิดของมอเตอร์ XYZ | 37.2-122nm |
| ข้อกำหนดแหล่งจ่ายลม | 6 กก. / ซม. ² |
| การใช้พลังงาน | 30kva |
| ขนาดเครื่อง | 4100x3100x3200mm |
| น้ำหนักเครื่อง | 12300กิโลกรัม |
