ความแตกต่างระหว่างการเจียรผิวเรียบ การเจียรทรงกระบอก และการเจียรภายใน

การเจียรมีบทบาทสำคัญในการผลิตสมัยใหม่ เพราะช่วยสร้างพื้นผิวเรียบ ขนาดแม่นยำ และชิ้นส่วนที่เชื่อถือได้ ในบรรดาวิธีการเจียรมากมาย การเจียรผิว การเจียรทรงกระบอก และการเจียรภายใน เป็นสามวิธีที่พบได้บ่อยที่สุด แต่ละวิธีออกแบบมาสำหรับงานที่แตกต่างกัน และการเลือกกระบวนการที่เหมาะสมสามารถสร้างความแตกต่างอย่างมากในคุณภาพของผลิตภัณฑ์ ความเร็วในการผลิต และต้นทุน ตัวอย่างเช่น โรงงานผลิตแผ่นเหล็กเรียบจะใช้วิธีการเจียรที่แตกต่างจากบริษัทที่ผลิตเพลาที่มีความแม่นยำสูงหรือรูแบริ่ง การทำความเข้าใจความแตกต่างของกระบวนการเจียรเหล่านี้จะช่วยให้คุณเลือกโซลูชันที่เหมาะสมสำหรับความต้องการในการผลิตของคุณ

ความแตกต่างของชิ้นงานหลักที่ผ่านการกลึงในเครื่องเจียรสามประเภท

เครื่องเจียรผิวเรียบ เครื่องเจียรทรงกระบอก และเครื่องเจียรภายใน อาจกำจัดวัสดุออกไปได้ในปริมาณเล็กน้อย แต่แต่ละชนิดถูกสร้างขึ้นมาเพื่อใช้งานกับส่วนต่างๆ ของชิ้นงาน การรู้ว่าเครื่องจักรแต่ละชนิดถูกออกแบบมาเพื่อใช้งานกับอะไร จะช่วยให้เลือกกระบวนการที่เหมาะสมและหลีกเลี่ยงปัญหาการตัดเฉือนที่ไม่จำเป็นได้ง่ายขึ้น

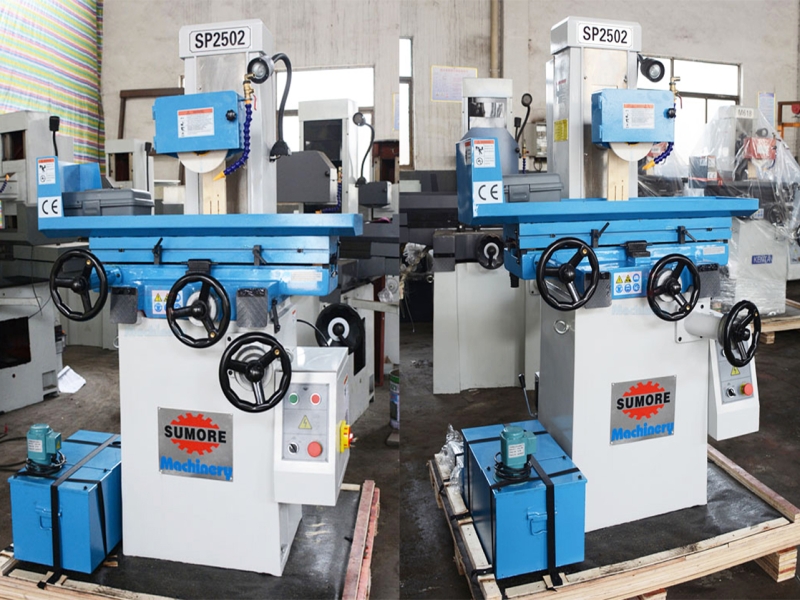

เครื่องเจียรผิวเรียบส่วนใหญ่ใช้สำหรับพื้นผิวเรียบ โดยปกติชิ้นงานจะถูกยึดไว้บนหัวจับแม่เหล็ก ในขณะที่ล้อเจียรหมุนไปตามด้านบนของชิ้นงาน วิธีนี้ใช้กันทั่วไปสำหรับแผ่นเหล็ก ฐานเครื่องจักร แม่พิมพ์ เครื่องมือตัด และชิ้นส่วนอื่นๆ ที่ต้องการพื้นผิวเรียบและได้ระดับ ตัวอย่างเช่น ผู้ผลิตแม่พิมพ์อาจใช้เครื่องเจียรผิวเรียบเพื่อสร้างแผ่นแม่พิมพ์ที่เรียบสนิทก่อนที่จะประกอบชิ้นส่วนต่อไป

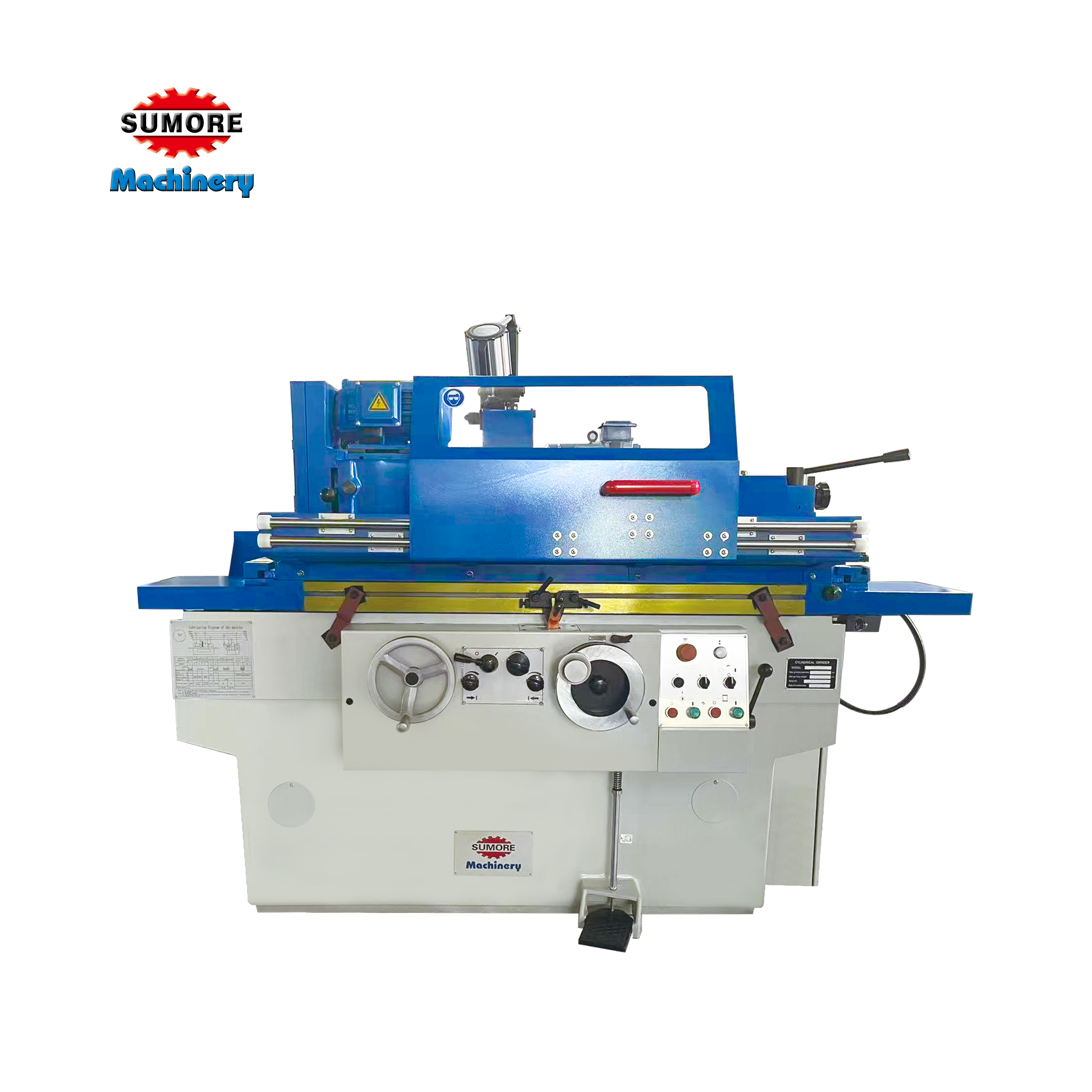

เครื่องเจียรทรงกระบอกถูกออกแบบมาสำหรับพื้นผิวภายนอกที่เป็นทรงกลม ชิ้นงานจะหมุนในขณะที่ล้อเจียรขจัดวัสดุออกจากเส้นผ่านศูนย์กลางภายนอก กระบวนการนี้มักใช้กับเพลา ลูกกลิ้ง หมุด แกนหมุน และก้านไฮดรอลิก ตัวอย่างเช่น เพลาของมอเตอร์ต้องมีเส้นผ่านศูนย์กลางที่สม่ำเสมอจากปลายด้านหนึ่งไปยังอีกด้านหนึ่งเพื่อให้ตลับลูกปืนพอดี การเจียรทรงกระบอกช่วยให้ได้ความแม่นยำในระดับนั้น

การเจียรภายในจะเน้นที่ด้านในของรูแทนที่จะเป็นด้านนอกของชิ้นส่วน ล้อเจียรขนาดเล็กจะเข้าไปในรูและทำการเจียรพื้นผิวด้านใน กระบวนการนี้ใช้กันอย่างแพร่หลายสำหรับวงแหวนตลับลูกปืน บูช เฟือง ปลอกวาล์ว และชิ้นส่วนกลไกที่มีความแม่นยำสูง ผู้ผลิตตลับลูกปืนอาจใช้การเจียรภายในเพื่อสร้างเส้นผ่านศูนย์กลางภายในที่เรียบและแม่นยำ ซึ่งช่วยให้ตลับลูกปืนหมุนได้โดยมีแรงเสียดทานน้อยมาก

แม้ว่าวิธีการเจียรทั้งสามแบบนี้จะมีเป้าหมายเดียวกันคือการปรับปรุงความแม่นยำและคุณภาพพื้นผิว แต่ก็ทำงานกับบริเวณที่แตกต่างกันอย่างสิ้นเชิงของชิ้นส่วน ก่อนเลือกเครื่องเจียร ควรพิจารณาว่าพื้นผิวที่ได้นั้นเป็นแบบเรียบ แบบกลมด้านนอก หรือแบบกลมด้านใน การเลือกเครื่องให้เหมาะสมกับรูปทรงของชิ้นงานจะช่วยปรับปรุงคุณภาพการผลิต ลดเวลาในการผลิต และหลีกเลี่ยงการตกแต่งเพิ่มเติมในภายหลังในกระบวนการผลิต

ความแตกต่างของโครงสร้างล้อเจียรระหว่างเครื่องเจียรผิวเรียบและเครื่องเจียรทรงกระบอก

แม้ว่าเครื่องเจียรผิวเรียบและเครื่องเจียรทรงกระบอกจะใช้ล้อเจียรในการกำจัดวัสดุเหมือนกัน แต่โครงสร้างและการตั้งค่าของล้อเจียรนั้นไม่เหมือนกันเสียทีเดียว การออกแบบล้อเจียรจะถูกเลือกให้เหมาะสมกับรูปทรงของชิ้นงาน พื้นที่สัมผัส และระดับความแม่นยำที่ต้องการ การเข้าใจความแตกต่างเหล่านี้จะช่วยให้ผู้ใช้งานเลือกใช้ล้อเจียรที่เหมาะสมเพื่อประสิทธิภาพที่ดีขึ้นและอายุการใช้งานที่ยาวนานขึ้น

เครื่องเจียรผิวเรียบมักใช้ล้อเจียรแบบตรงที่มีหน้าสัมผัสกว้าง เนื่องจากเป้าหมายคือการเจียรผิวให้เรียบ ล้อเจียรจึงสัมผัสกับชิ้นงานในพื้นที่ขนาดใหญ่กว่า โดยทั่วไปแล้วล้อเจียรจะติดตั้งบนแกนหมุนแนวนอน ทำให้ขอบหรือหน้าสัมผัสของล้อเจียรสร้างผิวงานที่เรียบและสม่ำเสมอ การออกแบบนี้เหมาะสำหรับแผ่นเหล็ก ชิ้นส่วนเครื่องจักร ชิ้นส่วนแม่พิมพ์ และชิ้นงานแบนอื่นๆ ที่ต้องการความเรียบและคุณภาพผิวงานที่ดีเยี่ยม

ในทางกลับกัน เครื่องเจียรทรงกระบอกได้รับการออกแบบมาสำหรับชิ้นส่วนทรงกลม โดยทั่วไปแล้วล้อเจียรจะแคบกว่าล้อเจียรที่ใช้ในเครื่องเจียรผิวเรียบ เนื่องจากสัมผัสกับชิ้นงานที่หมุนอยู่เพียงส่วนเล็กๆ ในแต่ละครั้ง ล้อเจียรจะค่อยๆ เคลื่อนไปตามความยาวของเพลาหรือลูกกลิ้งพร้อมกับขจัดวัสดุออกจากเส้นผ่านศูนย์กลางภายนอก พื้นที่สัมผัสที่เล็กลงนี้ช่วยลดการสะสมความร้อนและช่วยให้ควบคุมความกลมและความแม่นยำของขนาดได้ดีขึ้น

วัสดุของล้อเจียรอาจแตกต่างกันไปตามลักษณะงาน ล้อเจียรอะลูมิเนียมออกไซด์นิยมใช้กันอย่างแพร่หลายสำหรับการเจียรเหล็กกล้าคาร์บอนและเหล็กกล้าอัลลอย ในขณะที่ล้อเจียรซิลิคอนคาร์ไบด์มักถูกเลือกใช้สำหรับเหล็กหล่อหรือโลหะที่ไม่ใช่เหล็ก วัสดุที่แข็งกว่า เช่น คาร์ไบด์หรือเซรามิก อาจต้องใช้ล้อเจียรเพชรหรือ CBN เพื่อให้ได้ประสิทธิภาพการตัดที่ดีขึ้นและอายุการใช้งานที่ยาวนานขึ้น

การเลือกใช้ล้อเจียรที่ถูกต้องนั้นสำคัญไม่แพ้การเลือกเครื่องเจียรที่เหมาะสม ล้อเจียรที่ตรงกับวัสดุ รูปทรง และลักษณะงานเจียรของชิ้นงาน จะช่วยให้ได้ผิวงานที่เรียบเนียนขึ้น ลดการสึกหรอของล้อเจียร และเพิ่มประสิทธิภาพในการทำงาน การลับคมล้อเจียรอย่างสม่ำเสมอก็มีความสำคัญเช่นกัน เพราะล้อเจียรที่คมและมีรูปทรงที่เหมาะสมจะตัดได้เรียบเนียนกว่า เกิดความร้อนน้อยกว่า และให้ผลลัพธ์ที่สม่ำเสมอมากขึ้นตลอดกระบวนการผลิต

เครื่องเจียร 3 ประเภท เหมาะสำหรับการแปรรูปชิ้นงานที่มีรูปทรงแตกต่างกัน

หนึ่งในวิธีที่ง่ายที่สุดในการเลือกเครื่องเจียรที่เหมาะสมคือการพิจารณารูปทรงของชิ้นงาน เครื่องเจียรผิวเรียบ เครื่องเจียรทรงกระบอก และเครื่องเจียรภายใน ต่างก็ได้รับการออกแบบมาสำหรับรูปทรงเรขาคณิตของชิ้นงานที่เฉพาะเจาะจง การใช้เครื่องจักรที่ถูกต้องจะช่วยเพิ่มความแม่นยำในการกลึง ลดเวลาในการผลิต และลดความจำเป็นในการตกแต่งเพิ่มเติม

เครื่องกัด CNC ซีรีส์เป็นตัวเลือกที่ดีที่สุดสำหรับชิ้นส่วนที่มีพื้นผิวเรียบหรือโค้งเล็กน้อย โดยทั่วไปแล้วจะใช้กับแผ่นโลหะ โต๊ะเครื่องจักร แม่พิมพ์ เครื่องมือตัด และบล็อกที่มีความแม่นยำสูง ชิ้นส่วนเหล่านี้มักต้องการพื้นผิวที่เรียบและสม่ำเสมอซึ่งเข้ากันได้ดีกับชิ้นส่วนอื่นๆ ตัวอย่างเช่น ฐานเครื่องจักรที่มีพื้นผิวไม่เรียบอาจทำให้เกิดปัญหาการจัดแนวระหว่างการประกอบ การเจียรพื้นผิวช่วยสร้างพื้นผิวสัมผัสที่เรียบและแม่นยำ ซึ่งช่วยปรับปรุงคุณภาพโดยรวมของผลิตภัณฑ์สำเร็จรูป

เครื่องเจียรทรงกระบอกได้รับการออกแบบมาสำหรับชิ้นงานที่มีรูปทรงกลมภายนอก มีการใช้งานอย่างแพร่หลายในการกลึงเพลา ลูกกลิ้ง แกนหมุน เพลา และชิ้นส่วนทรงกระบอกอื่นๆ ชิ้นส่วนเหล่านี้พบได้ในมอเตอร์ไฟฟ้า ปั๊ม ระบบยานยนต์ และเครื่องจักรในอุตสาหกรรม หากเพลาไม่กลมสนิท อาจทำให้เกิดการสั่นสะเทือน เสียงดัง หรือการสึกหรอของแบริ่งเร็วขึ้น การเจียรทรงกระบอกจะทำให้ได้เส้นผ่านศูนย์กลางที่สม่ำเสมอและผิวเรียบ ช่วยให้ชิ้นส่วนหมุนทำงานได้อย่างน่าเชื่อถือในระยะเวลานาน

เครื่องเจียรภายในใช้สำหรับชิ้นส่วนที่มีรูหรือช่องภายในที่มีความแม่นยำสูง ชิ้นงานทั่วไปได้แก่ แหวนแบริ่ง บูช ปลอก เฟือง ตัววาล์ว และกระบอกไฮดรอลิก ล้อเจียรจะเข้าไปถึงด้านในของชิ้นงานเพื่อตกแต่งพื้นผิวด้านในด้วยความแม่นยำสูง กระบวนการนี้มีประโยชน์อย่างยิ่งเมื่อเส้นผ่านศูนย์กลางภายในต้องตรงกับชิ้นส่วนอื่นโดยมีระยะห่างน้อยมาก ตัวอย่างเช่น กระบอกไฮดรอลิกต้องการพื้นผิวภายในที่เรียบเพื่อให้ลูกสูบสามารถเคลื่อนที่ได้อย่างอิสระในขณะที่ยังคงรักษาการปิดผนึกที่เหมาะสม

ก่อนเลือกเครื่องเจียร ควรพิจารณารูปทรงสุดท้ายที่ต้องการตกแต่งก่อน พื้นผิวเรียบเหมาะสำหรับเครื่องเจียรผิวเรียบ พื้นผิวโค้งมนด้านนอกเหมาะสำหรับเครื่องเจียรทรงกระบอก และรูด้านในเหมาะสำหรับเครื่องเจียรภายใน การเลือกเครื่องให้เหมาะสมกับรูปทรงของชิ้นงานจะช่วยให้ได้ความแม่นยำที่ดีขึ้น ปัญหาในการผลิตน้อยลง และผลลัพธ์ที่สม่ำเสมอมากขึ้นในแต่ละชิ้นงาน

การเปรียบเทียบความแม่นยำในการประมวลผลของเครื่องเจียรและสถานการณ์การใช้งาน

ความแม่นยำในการประมวลผลเป็นหนึ่งในเหตุผลหลักที่ผู้ผลิตเลือกใช้การเจียรแทนวิธีการตัดเฉือนแบบอื่น เครื่องเจียรผิวเรียบ เครื่องเจียรทรงกระบอก และเครื่องเจียรภายใน ล้วนสามารถผลิตชิ้นส่วนที่มีความแม่นยำสูงได้ แต่แต่ละชนิดก็เหมาะสมกับข้อกำหนดด้านคุณภาพและงานผลิตที่แตกต่างกัน

เครื่องเจียรผิวเรียบเป็นที่รู้จักกันดีในเรื่องการสร้างความเรียบและผิวสัมผัสที่ยอดเยี่ยม มักใช้เมื่อชิ้นส่วนสองชิ้นจำเป็นต้องประกอบเข้าด้วยกันโดยไม่มีช่องว่างหรือการสัมผัสที่ไม่สม่ำเสมอ การใช้งานทั่วไป ได้แก่ ฐานแม่พิมพ์ อุปกรณ์จับยึดที่มีความแม่นยำ แผ่นนำทางเครื่องจักร และเครื่องมือวัด พื้นผิวที่เรียบและได้ระดับช่วยลดการสึกหรอระหว่างชิ้นส่วนที่เคลื่อนที่และปรับปรุงความแม่นยำของการประกอบขั้นสุดท้าย

เครื่องเจียรทรงกระบอกเน้นการเจียรเส้นผ่านศูนย์กลางภายนอกของชิ้นส่วนทรงกลม ให้ความแม่นยำสูงในเรื่องความกลม ความตรง และความสม่ำเสมอของเส้นผ่านศูนย์กลาง ทำให้เป็นที่นิยมใช้ในการผลิตเพลาของมอเตอร์ ชิ้นส่วนระบบส่งกำลัง ลูกกลิ้ง และก้านไฮดรอลิก ตัวอย่างเช่น เพลาที่ใช้ในอุปกรณ์อุตสาหกรรมต้องหมุนได้อย่างราบรื่นที่ความเร็วสูง แม้แต่ความแตกต่างของขนาดเพียงเล็กน้อยก็อาจทำให้เกิดการสั่นสะเทือนหรือลดอายุการใช้งานของตลับลูกปืนได้ การเจียรทรงกระบอกช่วยให้ชิ้นส่วนเหล่านี้อยู่ในขอบเขตความคลาดเคลื่อนที่แคบมาก

เครื่องเจียรภายในได้รับการออกแบบมาสำหรับการทำงานที่ต้องการความแม่นยำสูงภายในรูและช่องเจาะ สามารถสร้างเส้นผ่านศูนย์กลางภายในที่แม่นยำด้วยพื้นผิวที่เรียบเนียน ทำให้เหมาะสำหรับรางลูกปืน บูช ปลอกวาล์ว และชิ้นส่วนกลไกที่มีความแม่นยำสูง ในหลายกรณี พื้นผิวด้านในมีความสำคัญไม่แพ้พื้นผิวด้านนอก เพราะส่งผลโดยตรงต่อการประกอบและการเคลื่อนที่ของชิ้นส่วนอื่น ๆ รูเจาะภายในที่เรียบยังช่วยลดแรงเสียดทานและปรับปรุงประสิทธิภาพการซีลอีกด้วย

เครื่องเจียรแต่ละประเภทมีการใช้งานที่แตกต่างกันในอุตสาหกรรมต่างๆ เครื่องเจียรผิวเรียบพบได้ทั่วไปในการผลิตแม่พิมพ์ การผลิตเครื่องมือ และโรงงานเครื่องจักรทั่วไป เครื่องเจียรทรงกระบอกใช้ในอุตสาหกรรมยานยนต์ การบินและอวกาศ และเครื่องจักรกลหนักสำหรับชิ้นส่วนหมุนที่มีความแม่นยำสูง เครื่องเจียรภายในพบได้ทั่วไปในการผลิตตลับลูกปืน อุปกรณ์ไฮดรอลิก อุปกรณ์ทางการแพทย์ และการใช้งานอื่นๆ ที่ต้องการขนาดภายในที่แม่นยำ

การเลือก เครื่องกัด CNCที่เหมาะสมนั้นขึ้นอยู่กับทั้งรูปทรงของชิ้นงานและระดับความแม่นยำที่ต้องการ เมื่อเครื่องจักรตรงกับลักษณะงาน ผู้ผลิตจะสามารถได้คุณภาพที่ดีขึ้น ลดการแก้ไขงานซ้ำ และผลิตชิ้นส่วนที่เชื่อถือได้ซึ่งทำงานได้ดีในแอปพลิเคชันในโลกแห่งความเป็นจริง

การตัดสินใจอย่างรวดเร็วในการเลือกโรงงานและทักษะการใช้งานเครื่องเจียร

การเลือกเครื่องเจียรที่เหมาะสมไม่จำเป็นต้องยาก เพียงแค่ตรวจสอบง่ายๆ ไม่กี่ขั้นตอน คุณก็สามารถตัดสินใจได้ว่าเครื่องไหนเหมาะสมกับงานและช่วยปรับปรุงผลลัพธ์การกลึงตั้งแต่เริ่มต้น ไม่ว่าคุณจะวางแผนสร้างสายการผลิตใหม่หรือรับงานกลึงเพียงครั้งเดียว การเข้าใจกระบวนการเลือกขั้นพื้นฐานจะช่วยประหยัดทั้งเวลาและเงิน

เริ่มจากการพิจารณารูปทรงของชิ้นงาน หากชิ้นส่วนมีพื้นผิวเรียบที่ต้องการการขัดเงาให้เรียบเนียน เครื่องเจียรพื้นผิวโดยทั่วไปจะเป็นตัวเลือกที่เหมาะสม หากต้องการขัดเงาเส้นผ่านศูนย์กลางภายนอกของชิ้นส่วนทรงกลมด้วยความแม่นยำสูง เครื่องเจียรทรงกระบอกจะให้ผลลัพธ์ที่ดีกว่า หากบริเวณที่สำคัญคือรูหรือช่องภายใน เครื่องเจียรภายในจะเป็นตัวเลือกที่ดีที่สุด

ต่อไป ให้พิจารณาความแม่นยำและผิวสำเร็จที่ต้องการ ชิ้นส่วนบางชิ้นต้องการเพียงผิวสำเร็จพื้นฐาน ในขณะที่บางชิ้นต้องการค่าความคลาดเคลื่อนที่เข้มงวดสำหรับการประกอบที่แม่นยำ การเลือกเครื่องจักรที่สามารถตอบสนองความต้องการเหล่านี้ได้โดยไม่เกินขีดจำกัด จะช่วยควบคุมต้นทุนการผลิต การใช้กระบวนการเจียรที่ซับซ้อนมากนั้นแทบจะไม่มีประโยชน์ หากเครื่องจักรมาตรฐานสามารถให้ผลลัพธ์เดียวกันได้

ชนิดของวัสดุที่ใช้ในการเจียรมีความสำคัญมาก เหล็กกล้าชุบแข็ง เหล็กกล้าไร้สนิม เหล็กหล่อ คาร์ไบด์ และเซรามิก มักต้องการล้อเจียรและการตั้งค่าที่แตกต่างกัน การใช้ล้อเจียรที่เหมาะสมกับวัสดุจะช่วยให้ล้อเจียรมีอายุการใช้งานยาวนานขึ้น ให้ผิวงานที่เรียบเนียนขึ้น และป้องกันความร้อนสูงเกินไปหรือความเสียหายต่อชิ้นส่วน

ในโรงงาน การปฏิบัติงานอย่างถูกวิธีสร้างความแตกต่างอย่างเห็นได้ชัด ตรวจสอบให้แน่ใจเสมอว่าล้อเจียรได้รับการลับคมอย่างเหมาะสมก่อนทำการเจียร ยึดชิ้นงานให้แน่นเพื่อป้องกันการเคลื่อนที่ระหว่างการเจียร ใช้ความเร็วในการป้อนที่ถูกต้องและหลีกเลี่ยงการเจียรวัสดุมากเกินไปในครั้งเดียว เพราะจะทำให้เกิดความร้อนสูงเกินไปและลดความแม่นยำ ตรวจสอบเครื่องจักร แกนหมุน ระบบหล่อเย็น และสภาพของล้อเจียรอย่างสม่ำเสมอเพื่อให้ประสิทธิภาพคงที่ตลอดเวลา

กฎง่ายๆ ที่จำได้ง่ายคือ ชิ้นส่วนเรียบควรใช้เครื่องเจียรผิว ชิ้นส่วนกลมที่มีรูด้านนอกควรใช้เครื่องเจียรทรงกระบอก และชิ้นส่วนที่มีรูด้านในควรใช้เครื่องเจียรภายใน การปฏิบัติตามแนวทางนี้จะช่วยให้เลือกเครื่องจักรได้เร็วขึ้น ปรับปรุงคุณภาพการตัดเฉือน และช่วยให้ได้ผลลัพธ์ที่สม่ำเสมอโดยมีการปรับแต่งน้อยลงตลอดกระบวนการผลิต
