การเปรียบเทียบข้อดีและข้อเสียของระบบจับยึดเครื่องมือกลึง CNC แบบแร็คและแบบป้อมปืน ระบบจับยึดเครื่องมือกลึง CNC แบบโครงสร้างยึดขนานหลายตัว

การเลือกที่จับเครื่องมือที่เหมาะสมเป็นหนึ่งในสิ่งสำคัญที่ควรพิจารณาเมื่อเลือกซื้อเครื่องมือใหม่หรือปรับปรุงเครื่องมือที่มีอยู่เดิม เครื่องกัด CNC มีตัวจับยึดเครื่องมืออยู่สองประเภทหลักๆ คือ ตัวจับยึดเครื่องมือแบบป้อมปืน และตัวจับยึดเครื่องมือแบบแร็ค ซึ่งใช้ตำแหน่งเครื่องมือขนานกันหลายตำแหน่ง เครื่องมือทั้งสองแบบสามารถผลิตชิ้นงานคุณภาพสูงได้ แต่กระบวนการทำงานแตกต่างกันมาก ในขณะที่โรงงานขนาดเล็กที่ผลิตชิ้นส่วนหลากหลายชนิดจะให้ความสำคัญกับความอเนกประสงค์ โรงงานขนาดใหญ่ที่ผลิตสินค้าชนิดเดียวกันทุกวันจะให้ความสำคัญกับประสิทธิภาพและความเสถียร

ตรรกะการเปลี่ยนเครื่องมือแบบหลายสถานีสำหรับเครื่องกลึง CNC แบบหมุนป้อมปืน

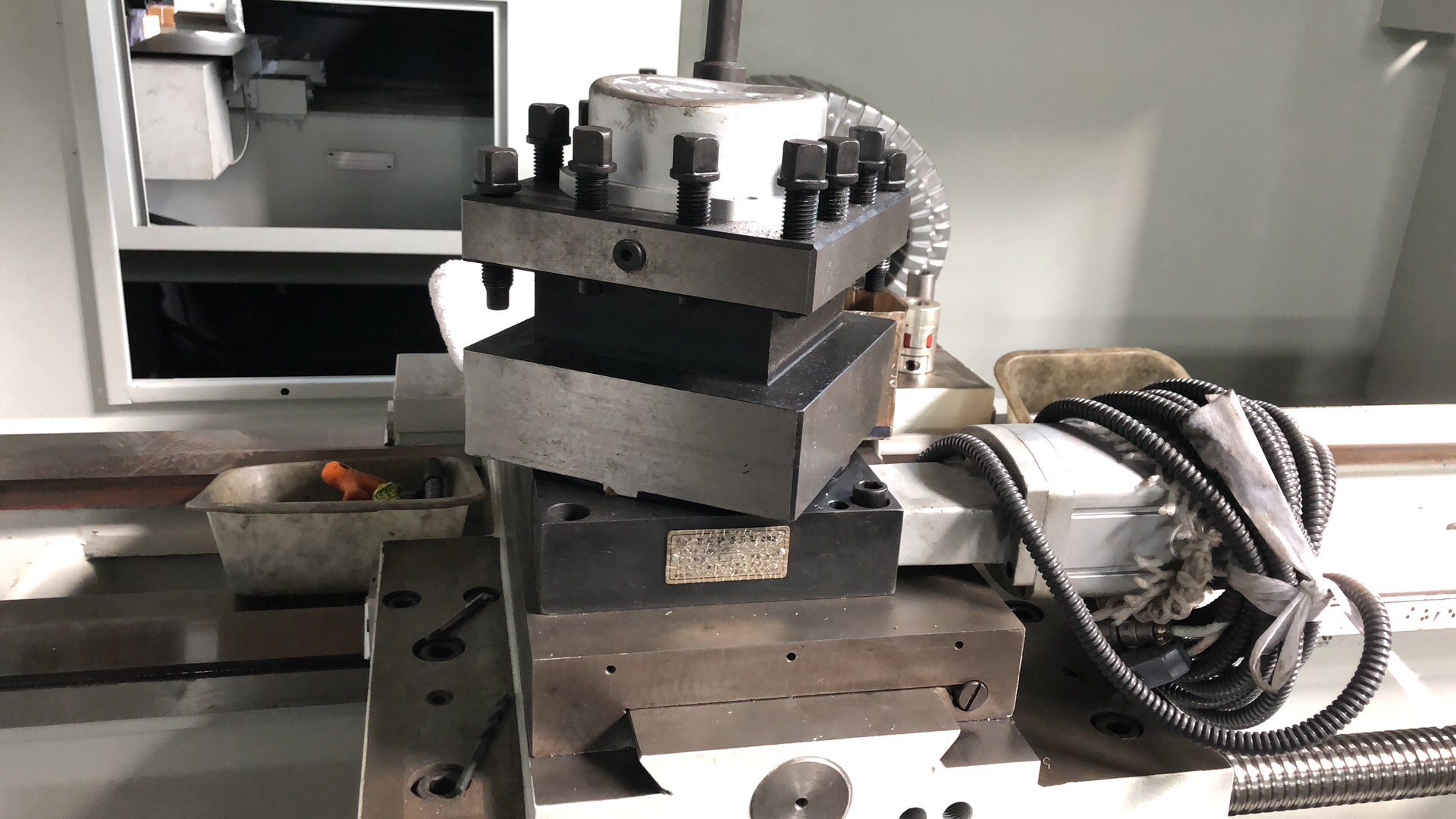

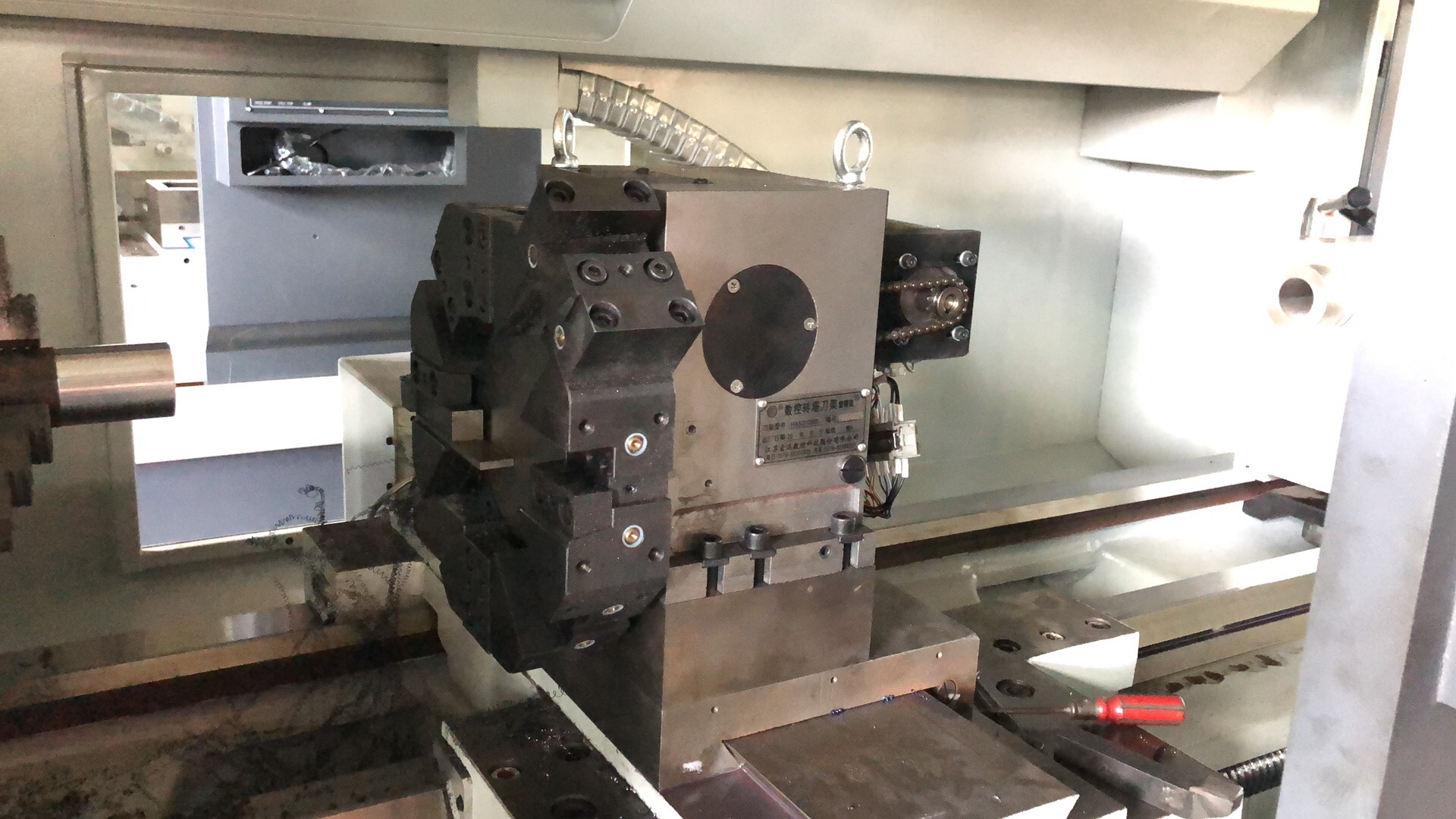

ตัวจับยึดเครื่องมือแบบป้อมปืนบนเครื่องกลึง CNC ถูกออกแบบมาเพื่อยึดเครื่องมือตัดหลายชิ้นไว้ในหน่วยหมุนเดียว เครื่องมือแต่ละชิ้นจะถูกติดตั้งในตำแหน่งของตัวเอง และระบบ CNC จะสั่งการให้ป้อมปืนหมุนไปยังเครื่องมือชิ้นต่อไปในระหว่างการทำงาน หลังจากขั้นตอนการตัดเสร็จสิ้น ป้อมปืนจะปลดล็อก หมุนไปยังตำแหน่งที่ต้องการ ล็อกอีกครั้ง จากนั้นเครื่องมือชิ้นต่อไปก็จะเริ่มทำงาน กระบวนการนี้เกิดขึ้นโดยอัตโนมัติ ทำให้เครื่องจักรสามารถทำงานหลายอย่างได้โดยที่ผู้ปฏิบัติงานไม่ต้องเปลี่ยนเครื่องมือด้วยมือ

ป้อมมีดทั่วไปอาจมีสถานีเครื่องมือ 8, 10 หรือ 12 สถานี ในขณะที่รุ่นที่ใหญ่กว่าอาจมีมากกว่านั้น แต่ละสถานีจะได้รับหมายเลขเครื่องมือในโปรแกรม CNC เมื่อโปรแกรมเรียกใช้เครื่องมือใหม่ ระบบควบคุมจะส่งป้อมมีดไปยังตำแหน่งที่ถูกต้อง เซ็นเซอร์จะตรวจสอบว่าป้อมมีดไปถึงเป้าหมายและล็อคแน่นแล้วก่อนเริ่มการตัดเฉือน ซึ่งจะช่วยรักษาความแม่นยำในการตัดให้คงที่ตลอดวงจรการผลิต

ตัวอย่างเช่น ในโรงงานผลิตอุปกรณ์ไฮดรอลิก ป้อมปืนหนึ่งป้อมสามารถติดตั้งเครื่องมือกลึง เครื่องมือกัดหน้า เครื่องมือเซาะร่อง เครื่องมือทำเกลียว แท่งคว้าน ดอกสว่าน และเครื่องมือลบคมได้พร้อมกัน ชิ้นงานชิ้นเดียวจะเคลื่อนผ่านกระบวนการเหล่านี้ทีละขั้นตอนโดยแทบไม่มีเวลาว่าง ผู้ปฏิบัติงานเพียงแค่ใส่ชิ้นงานและตรวจสอบเครื่องจักร ในขณะที่ลำดับการทำงานที่ตั้งโปรแกรมไว้จะจัดการการเปลี่ยนเครื่องมือเอง

การออกแบบหัวจับหมุนได้นั้นเหมาะอย่างยิ่งสำหรับชิ้นส่วนที่ต้องการขั้นตอนการกลึงหลายขั้นตอน แม้ว่าการเปลี่ยนเครื่องมือแต่ละครั้งจะใช้เวลาเพียงเล็กน้อย แต่หัวจับที่ขับเคลื่อนด้วยเซอร์โวสมัยใหม่สามารถหมุนได้อย่างรวดเร็วและแม่นยำ ความสมดุลระหว่างความยืดหยุ่นและระบบอัตโนมัติทำให้เครื่องกลึง CNC แบบหัวจับเป็นที่นิยมสำหรับการกลึงทั่วไป การผลิตชิ้นส่วนตามสั่ง และการผลิตในปริมาณปานกลาง ก่อนที่จะเลือกเครื่องจักรประเภทนี้ ควรประเมินจำนวนเครื่องมือที่ชิ้นส่วนทั่วไปของคุณต้องการ เนื่องจากจะมีผลโดยตรงต่อประสิทธิภาพการผลิต

การเปลี่ยนเครื่องมือตัดชิ้นงานขนาดเล็กและสั้นสำหรับเครื่องกลึง CNC ทำได้เร็วขึ้น

เมื่อใช้เครื่องกลึง CNC ในการผลิตชิ้นส่วนขนาดเล็กและสั้นจำนวนมาก ความเร็วในการเปลี่ยนเครื่องมือจึงกลายเป็นปัจจัยสำคัญ แม้ว่าการเปลี่ยนเครื่องมือแต่ละครั้งจะช่วยประหยัดเวลาได้เพียงเสี้ยววินาที แต่การประหยัดเวลาเล็กน้อยเหล่านั้นจะสะสมกันหลังจากใช้งานไปหลายพันรอบ นี่คือเหตุผลหนึ่งที่ผู้ผลิตหลายรายเปรียบเทียบตัวจับยึดเครื่องมือแบบป้อมปืนกับตัวจับยึดเครื่องมือแบบแร็คที่ใช้ตำแหน่งเครื่องมือคงที่แบบขนานหลายตำแหน่ง

ตัวจับยึดเครื่องมือแบบแร็คช่วยให้เครื่องมือตัดหลายชิ้นติดตั้งอยู่เคียงข้างกันในตำแหน่งคงที่ แทนที่จะหมุนป้อมปืนเพื่อนำเครื่องมือชิ้นต่อไปเข้ามาวาง เครื่องจักรจะเคลื่อนแท่นวางเครื่องมือไปยังเครื่องมือที่ต้องการโดยตรง เนื่องจากไม่มีการหมุน การล็อค หรือกระบวนการจัดตำแหน่ง การเปลี่ยนเครื่องมือจึงมักทำได้เร็วกว่า เครื่องจักรมีเส้นทางการเคลื่อนที่สั้นกว่า ช่วยลดเวลาที่ไม่เกิดการตัดในแต่ละรอบการทำงาน

ข้อได้เปรียบนี้เห็นได้ชัดเจนเป็นพิเศษเมื่อผลิตชิ้นส่วนที่เรียบง่าย เช่น หมุด บูช ตัวเว้นระยะ ปลอกเกลียว และเพลาขนาดเล็ก ชิ้นส่วนเหล่านี้มักต้องการเครื่องมือตัดเพียงไม่กี่ชิ้น และขั้นตอนการกลึงจะทำซ้ำอย่างต่อเนื่องตลอดทั้งวัน ตัวอย่างเช่น โรงงานที่ผลิตอุปกรณ์ทองเหลืองที่เหมือนกันหลายพันชิ้น สามารถประหยัดเวลาในการผลิตได้อย่างมาก เนื่องจากเครื่องจักรใช้เวลาในการตัดมากขึ้นและใช้เวลาในการเปลี่ยนเครื่องมือน้อยลง

ระยะการเคลื่อนที่ที่สั้นลงยังหมายความว่ามีชิ้นส่วนที่เคลื่อนไหวน้อยลงในการเปลี่ยนเครื่องมือ ซึ่งสามารถปรับปรุงความสม่ำเสมอในการผลิตระยะยาวและลดการสึกหรอของกลไกเมื่อเวลาผ่านไป ผู้ปฏิบัติงานมักเข้าใจรูปแบบการจัดวางเครื่องมือแบบคงที่ได้ง่าย เนื่องจากเครื่องมือทุกชิ้นจะอยู่ในตำแหน่งเดิมตลอดการผลิต

ถึงกระนั้น การเปลี่ยนเครื่องมือที่รวดเร็วกว่าไม่ได้หมายความว่าระบบจับยึดเครื่องมือแบบแร็คจะเป็นตัวเลือกที่ดีที่สุดสำหรับทุกงานเสมอไป หากชิ้นส่วนนั้นต้องการเครื่องมือตัดหลายชนิดหรือต้องเปลี่ยนโปรแกรมบ่อย ระบบจับยึดเครื่องมือแบบป้อมปืนอาจยังคงให้ความยืดหยุ่นมากกว่า การพิจารณาขนาดชิ้นส่วน ปริมาณการผลิต และกระบวนการผลิตโดยทั่วไปของคุณจะช่วยให้คุณตัดสินใจได้ว่าการเปลี่ยนเครื่องมือที่รวดเร็วกว่าจะนำมาซึ่งการปรับปรุงที่มีความหมายต่อผลผลิตในแต่ละวันของคุณหรือไม่

เครื่องกลึง CNC ที่ซับซ้อนสำหรับการทำงานหลายขั้นตอนและชิ้นงานยาว พร้อมระบบปรับหัวหมุน

เครื่องกลึง CNC แบบป้อมปืนมักเป็นตัวเลือกที่ดีกว่าเมื่อต้องกลึงชิ้นงานยาวหรือชิ้นส่วนที่ต้องการการตัดหลายแบบ ชิ้นส่วนเดียวอาจต้องผ่านการกลึงหน้า การกลึงหยาบ การกลึงละเอียด การเจาะ การคว้าน การเซาะร่อง การทำเกลียว การลบคม และการตัดแยก ด้วยป้อมปืนแบบหลายสถานี เครื่องมือทั้งหมดเหล่านี้สามารถติดตั้งอยู่พร้อมกันได้ ทำให้เครื่องสามารถสลับระหว่างเครื่องมือต่างๆ ได้โดยอัตโนมัติขณะที่โปรแกรมทำงาน

การตั้งค่าแบบนี้มีประโยชน์อย่างยิ่งสำหรับชิ้นส่วนต่างๆ เช่น เพลาขนาดยาว กระบอกไฮดรอลิก สกรูนำ ท่อข้อต่อ และชิ้นส่วนระบบส่งกำลังของรถยนต์ เนื่องจากชิ้นงานเหล่านี้มักต้องผ่านขั้นตอนการกลึงหลายขั้นตอน การเตรียมเครื่องมือที่จำเป็นทั้งหมดให้พร้อมจะช่วยลดเวลาในการตั้งค่าและหลีกเลี่ยงการหยุดเครื่องเพื่อเปลี่ยนเครื่องมือด้วยตนเอง ผู้ปฏิบัติงานสามารถโหลดวัสดุ เริ่มโปรแกรม และปล่อยให้ระบบ CNC ทำงานตามลำดับทั้งหมดโดยมีการแทรกแซงน้อยที่สุด

ตัวอย่างเช่น ผู้ผลิตเพลาเหล็กสแตนเลสยาวอาจเริ่มต้นด้วยการกลึงหยาบ ต่อด้วยการกลึงละเอียด เจาะรูตรงกลาง ตัดร่องหลายๆ ร่อง กลึงเกลียวภายนอก และสุดท้ายแยกชิ้นส่วนที่เสร็จแล้วออกจากกัน แท่นหมุนจะหมุนไปยังเครื่องมือแต่ละชิ้นตามลำดับที่ถูกต้อง ทำให้กระบวนการทั้งหมดราบรื่นและสม่ำเสมอ ซึ่งช่วยรักษาความแม่นยำของขนาดเนื่องจากชิ้นงานยังคงถูกยึดไว้ตลอดวงจรการกลึงทั้งหมด

ข้อดีอีกประการหนึ่งคือความยืดหยุ่น หากผลิตภัณฑ์ใหม่ต้องการการเจาะเพิ่มเติมหรือเครื่องมือทำเกลียวที่แตกต่างออกไป โดยปกติแล้วหัวเจาะจะมีสถานีเพียงพอที่จะรองรับเครื่องมือเพิ่มเติมโดยไม่ต้องเปลี่ยนแปลงเครื่องจักรครั้งใหญ่ ซึ่งช่วยให้โรงงานที่รับคำสั่งซื้อจากลูกค้าหลากหลายประเภทสามารถสลับไปมาระหว่างงานต่างๆ ได้ง่ายขึ้น

แม้ว่าการหมุนหัวจับแต่ละครั้งจะใช้เวลาเพียงเล็กน้อย แต่ความสามารถในการพกพาเครื่องมือได้หลายชิ้นมักมีข้อดีมากกว่าเมื่อต้องกลึงชิ้นส่วนที่ซับซ้อน สำหรับธุรกิจที่ผลิตชิ้นงานแบบคละกันหรือชิ้นงานที่มีขั้นตอนการกลึงหลายขั้นตอน เครื่องกลึง CNC แบบหัวจับจะมอบความสมดุลที่ลงตัวระหว่างประสิทธิภาพ ความแม่นยำ และความยืดหยุ่นในการผลิต

ความแตกต่างในความสะดวกในการเปลี่ยนเครื่องมือกลึง CNC ที่สึกหรอ

การสึกหรอของเครื่องมือเป็นเรื่องปกติในการทำงานของเครื่องกลึง CNC หลังจากใช้งานตัดเป็นเวลานาน เครื่องมืออาจทื่อ เสียหาย หรือไม่สามารถรักษาคุณภาพพื้นผิวที่ต้องการได้ วิธีที่เครื่องจักรอนุญาตให้ผู้ปฏิบัติงานเปลี่ยนเครื่องมือที่สึกหรอสามารถส่งผลต่อเวลาในการผลิต ความยากในการตั้งค่า และงานบำรุงรักษาประจำวัน กระบวนการเปลี่ยนเครื่องมือจะแตกต่างกันระหว่างเครื่องกลึง CNC แบบป้อมปืนและแบบแร็คที่มีโครงสร้างยึดขนานหลายตัว

เครื่องกลึง CNC แบบป้อมปืน สามารถ จัดเก็บเครื่องมือได้หลายชิ้นในสถานีต่างๆ และแต่ละเครื่องมือจะมีตำแหน่งคงที่ในป้อมปืน เมื่อเครื่องมือสึกหรอ ผู้ปฏิบัติงานจะต้องหยุดเครื่อง ถอดเครื่องมือเก่าออกจากสถานี ติดตั้งเครื่องมือใหม่ และปรับตำแหน่งออฟเซ็ตของเครื่องมือหากจำเป็น กระบวนการนี้เป็นที่คุ้นเคยสำหรับผู้ปฏิบัติงาน CNC ส่วนใหญ่ และระบบป้อมปืนหลายระบบช่วยให้เข้าถึงการปรับแต่งเครื่องมือได้สะดวก สำหรับโรงงานที่ผลิตชิ้นส่วนประเภทต่างๆ ความยืดหยุ่นนี้สามารถทำให้การจัดการเครื่องมือในแต่ละวันง่ายขึ้น

ที่ยึดเครื่องมือแบบแร็คช่วยจัดเรียงเครื่องมือให้อยู่ในตำแหน่งคงที่ขนานกัน เนื่องจากเครื่องมือแต่ละชิ้นมีตำแหน่งติดตั้งของตัวเอง การเปลี่ยนเครื่องมือที่สึกหรอจึงมักทำได้ง่ายกว่า ผู้ปฏิบัติงานสามารถเข้าถึงตำแหน่งเครื่องมือที่ต้องการ ถอดออก และติดตั้งเครื่องมือใหม่ได้โดยไม่ต้องหมุนที่ยึดเครื่องมือหรือตรวจสอบสถานีหมุนหลายสถานี โครงสร้างที่เรียบง่ายนี้สามารถช่วยประหยัดเวลาได้เมื่อมีการใช้เครื่องมือเดียวกันซ้ำๆ ในการผลิตปริมาณมาก

ตัวอย่างเช่น โรงงานที่ผลิตหมุดโลหะขนาดเล็กหลายพันชิ้นอาจใช้เครื่องมือกลึงและเซาะร่องชุดเดียวกันตลอดทั้งวัน หากคมตัดด้านใดด้านหนึ่งสึกหรอ โครงสร้างเครื่องมือแบบตายตัวจะช่วยให้ผู้ปฏิบัติงานสามารถเปลี่ยนเครื่องมือได้อย่างรวดเร็วและดำเนินการผลิตต่อไปได้ การจัดวางที่เรียบง่ายนี้มีประโยชน์สำหรับงานที่ต้องเปลี่ยนเครื่องมือบ่อยครั้ง

อย่างไรก็ตาม ความสะดวกในการเปลี่ยนเครื่องมือยังขึ้นอยู่กับการออกแบบเครื่องจักร ประเภทของเครื่องมือ และประสบการณ์ของผู้ปฏิบัติงานด้วย ระบบหัวจับเครื่องมืออาจใช้เวลานานกว่าเล็กน้อยสำหรับการเปลี่ยนเครื่องมือบางอย่าง แต่ให้ความสามารถในการใช้งานเครื่องมือได้มากกว่าและรองรับงานกลึงที่ซับซ้อนได้ดีกว่า ระบบยึดเครื่องมือแบบแร็คอาจเร็วกว่าสำหรับงานที่ทำซ้ำๆ ง่ายๆ แต่Hอาจต้องวางแผนมากขึ้นเมื่อต้องการใช้เครื่องมือที่แตกต่างกันหลายชนิด

ในการเลือกโครงสร้างระหว่างสองแบบนี้ ให้พิจารณาว่าต้องเปลี่ยนเครื่องมือบ่อยแค่ไหน ชิ้นส่วนทั่วไปต้องใช้เครื่องมือจำนวนเท่าใด และการผลิตเน้นที่ชิ้นส่วนที่ผลิตซ้ำๆ หรือคำสั่งซื้อที่เปลี่ยนแปลงไป ตัวเลือกที่ดีที่สุดคือแบบที่เหมาะสมกับสภาพการทำงานจริงของโรงงาน
