เครื่องอัดไฮดรอลิกแบบโครง H เทียบกับ เครื่องอัดไฮดรอลิกแบบสี่เสา

เมื่อคุณเริ่มศึกษาเกี่ยวกับเครื่องอัดไฮดรอลิก คุณอาจนึกถึงสองรุ่นยอดนิยม ได้แก่ เครื่องอัดไฮดรอลิกแบบโครงรูปตัว H และเครื่องอัดไฮดรอลิกแบบสี่เสา เครื่องอัดไฮดรอลิก เมื่อมองแวบแรก อาจดูเหมือนว่าเครื่องจักรทั้งสองชนิดเหมือนกัน เนื่องจากทั้งสองชนิดถูกใช้เพื่อออกแรงสูงในการขึ้นรูป กด หรือดัดชิ้นส่วนโลหะ อย่างไรก็ตาม โครงสร้างของเครื่องเหล่านี้ส่งผลต่อประสิทธิภาพในการทำงานจริง โรงงานบางแห่งชอบใช้เครื่องชนิดใดชนิดหนึ่งมากกว่าอีกชนิดหนึ่ง ขึ้นอยู่กับลักษณะงานที่ทำในแต่ละวัน เครื่องที่มีโครงสร้างเรียบง่ายอาจเหมาะสมกว่าสำหรับร้านซ่อมขนาดเล็กที่ทำงานตรงๆ เท่านั้น ในขณะที่สายการผลิตอาจต้องการความเสถียรที่มากกว่าสำหรับงานที่ต้องการความแม่นยำซ้ำๆ การรู้ลักษณะเฉพาะของแต่ละแบบจะช่วยให้คุณหลีกเลี่ยงการซื้อเครื่องผิดประเภทได้

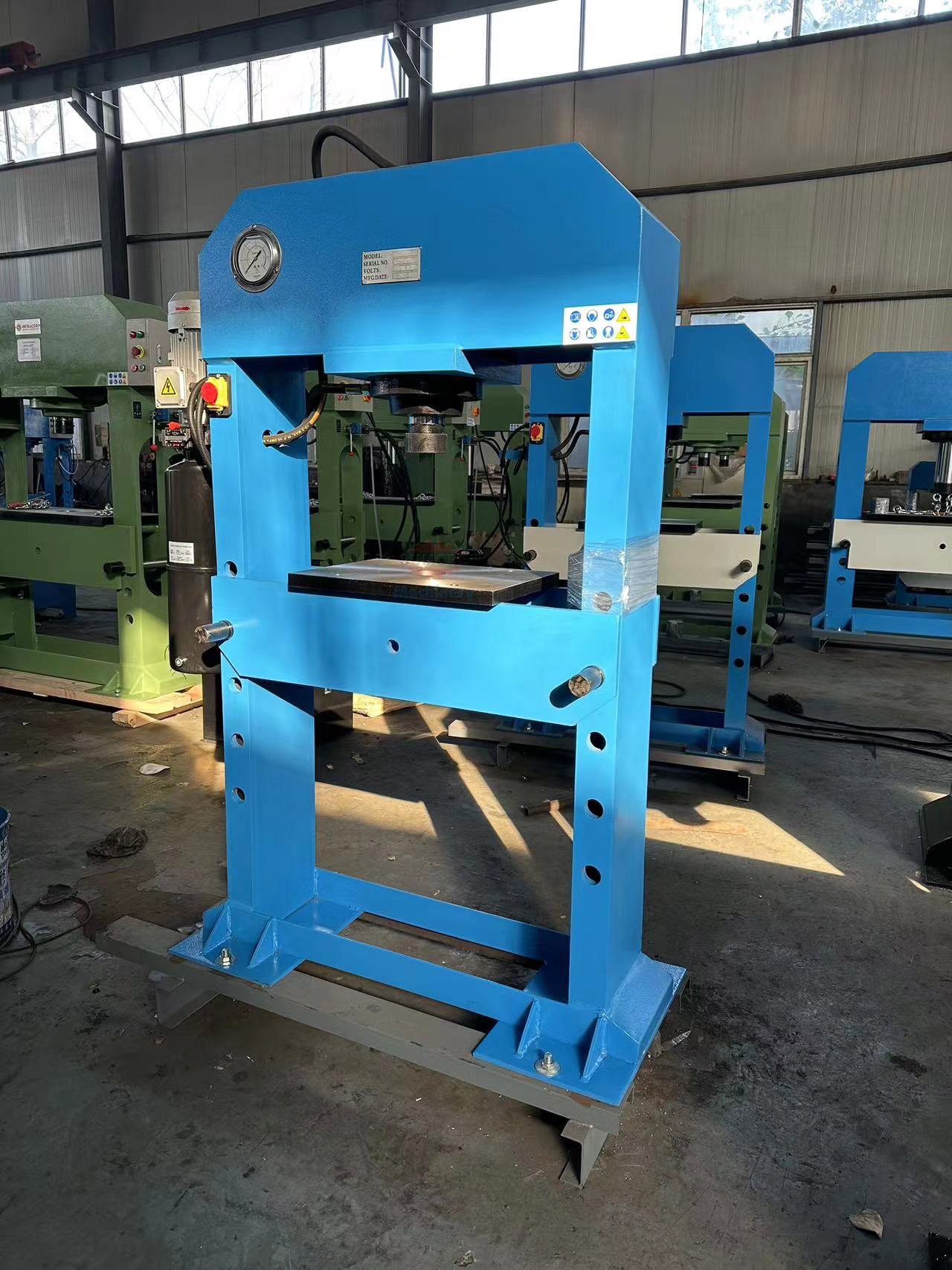

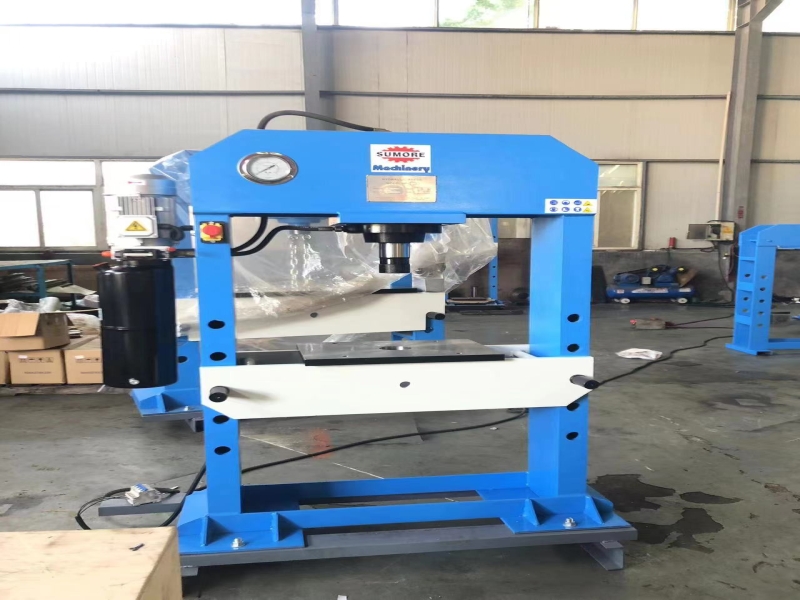

นิยามของเครื่องอัดไฮดรอลิกแบบเฟรมรูปตัว H

เครื่องอัดไฮดรอลิกแบบเฟรม H เป็นเครื่องจักรที่มีโครงสร้างแข็งแรง คล้ายกับรูปทรงของตัวอักษร “H” เมื่อมองจากด้านหน้า มีเสาอยู่ด้านข้าง ด้านบน และด้านล่าง และมีคานขวาง กระบอกไฮดรอลิกมักจะอยู่ด้านบนเพื่อกดชิ้นงานลงบนโต๊ะด้านล่าง ความแข็งแรงและความมั่นคงเป็นแนวคิดหลักของการออกแบบนี้ โครงสร้างที่แข็งแรงสามารถต้านทานการงอและการเคลื่อนที่เมื่อทำงานกดหนักๆ ได้ เหมาะสำหรับงานที่ต้องการแรงคงที่ เช่น การดัดแผ่นโลหะ การยืดเพลา การกดตลับลูกปืนเข้าและออก และการขึ้นรูปโลหะในโรงงาน เฟรม H เป็นโครงสร้างที่เรียบง่าย และเป็นหนึ่งในเหตุผลที่โรงงานขนาดเล็กและขนาดกลางหลายแห่งนำโครงสร้างนี้มาใช้ ติดตั้งและใช้งานง่ายกว่าเครื่องจักรที่ซับซ้อนกว่า เมื่อร้านซ่อมต้องการถอดตลับลูกปืนที่แน่นออกจากชิ้นส่วนรถบรรทุก ผู้ปฏิบัติงานในร้านซ่อมสามารถวางชิ้นส่วนลงบนเตียงด้านล่างและจัดตำแหน่งให้อยู่ใต้กระบอกไฮดรอลิก แล้วกดชิ้นส่วนขึ้นด้วยแรงดันที่ควบคุมได้จนกว่าจะหลุดออก ข้อดีอีกประการหนึ่งของการออกแบบนี้คือความยืดหยุ่น เครื่องจักรแบบโครงรูปตัว H มีด้านข้างเปิดโล่ง ทำให้สามารถโหลดหรือปรับชิ้นส่วนได้ในทุกทิศทาง เครื่องจักรอเนกประสงค์ โครงสร้างแบบเปิดนี้มีข้อดีเมื่อทำงานกับชิ้นงานที่มีความยาวหรือรูปทรงผิดปกติ ชิ้นงานยาวไม่สามารถใส่เข้าไปในเครื่องที่มีโครงสร้างแบบปิดได้ อย่างไรก็ตาม การออกแบบนี้ก็มีข้อจำกัด โครงสร้างแบบเปิดของเครื่องจักรหมายความว่าการบรรลุการจัดแนวที่มีความแม่นยำสูงมากในระยะยาวจะไม่สามารถทำได้ง่ายเท่ากับเครื่องจักรที่มีโครงสร้างแบบปิด ด้วยเหตุนี้ โรงงานทั่วไปจึงมีแนวโน้มที่จะซื้อเครื่องอัดแบบ H-frame มากกว่าสายการผลิตที่ต้องการความแม่นยำสูง เครื่องจักรนี้มีประโยชน์ในโรงงานซ่อมบำรุงหลายแห่งในหลายๆ ที่ สำหรับการบำรุงรักษาเครื่องจักร งานซ่อมแซม หรืองานผลิตขนาดเล็ก ที่ความแข็งแรงและความง่ายในการใช้งานมีความสำคัญมากกว่าความเร็วสูงและการทำงานแบบอัตโนมัติเต็มรูปแบบ

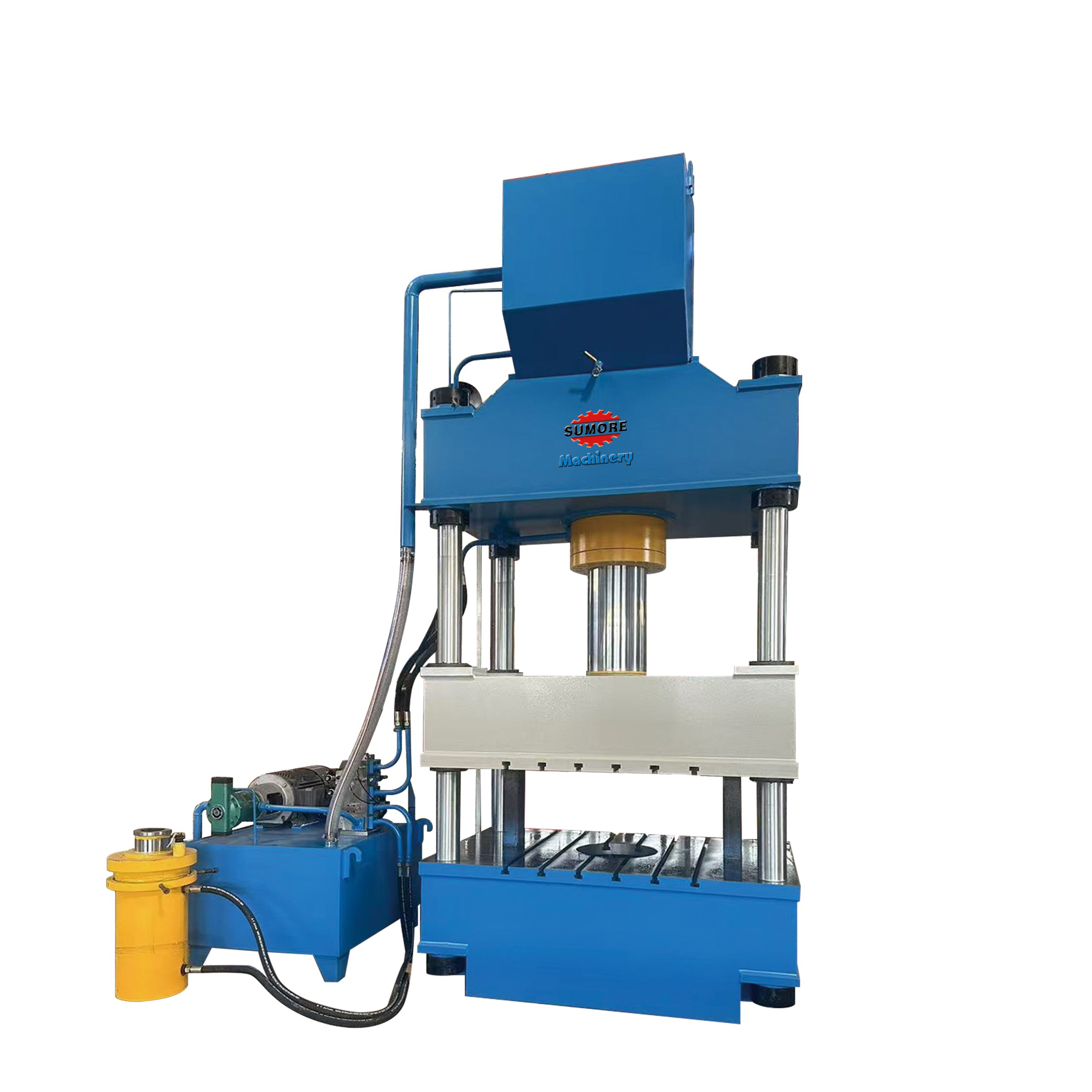

นิยามของเครื่องอัดไฮดรอลิกสี่เสา

เครื่องอัดไฮดรอลิกแบบสี่เสา คือเครื่องที่มีเสาตั้งขึ้นที่แต่ละมุมของโครง เสาเหล่านี้ช่วยควบคุมการเคลื่อนที่ของคานบนและล่างระหว่างการอัด และทำให้การอัดมีความแม่นยำสูง กระบอกไฮดรอลิกจะอยู่ด้านบนและกดลูกสูบลงบนวัสดุบนโต๊ะทำงาน การออกแบบแบบนี้มีจุดประสงค์หลักเพื่อความสมดุลและความแม่นยำ การรับน้ำหนักจะกระจายอย่างสม่ำเสมอในเสาทั้งสี่ ทำให้แรงดันคงที่แม้ในขณะที่ทำการอัดแรงสูงหรือการทำงานซ้ำๆ ด้วยเหตุนี้จึงมักใช้ในสายการผลิตที่ต้องการการขึ้นรูป การปั๊ม หรือการขึ้นรูปชิ้นส่วนที่มีความสม่ำเสมอ เครื่องอัดแบบสี่เสามักใช้ในโรงงานจริงเพื่อผลิตชิ้นส่วนโลหะสำหรับเครื่องใช้ไฟฟ้า ชิ้นส่วนรถยนต์ และการขึ้นรูปที่มีความแม่นยำ ตัวอย่างเช่น หากต้องการผลิตชิ้นส่วนโลหะที่เหมือนกันจำนวนมาก รอบการอัดแต่ละครั้งจะเหมือนกัน ทำให้ลดความแปรปรวนระหว่างชิ้นส่วนที่ผลิตได้ ข้อดีอีกประการหนึ่งคือการเคลื่อนที่ที่ราบรื่น การเลื่อนไปด้านข้างจะลดลงเหลือน้อยที่สุดด้วยเสานำทาง ทำให้ลูกสูบจะลงตรงๆ เสมอ วิธีนี้จะช่วยหลีกเลี่ยงแรงกดที่ไม่สม่ำเสมอที่เกิดขึ้นกับชิ้นงานหรือเครื่องจักร โดยทั่วไปแล้วมักเลือกใช้โครงสร้างประเภทนี้เนื่องจากมีความแม่นยำและสามารถทำซ้ำได้ดีกว่า เมื่อเทียบกับโครงสร้างแบบง่ายๆ ที่การเข้าถึงได้ง่ายหรือการปรับแต่งด้วยมืออย่างรวดเร็วอาจมีความสำคัญมากกว่า

ความแตกต่างเชิงโครงสร้างระหว่างเครื่องอัดไฮดรอลิกทั้งสองประเภท

ความแตกต่างประการแรกและสำคัญที่สุดระหว่างเครื่องอัดทั้งสองแบบคือ โครงสร้างของเฟรม เครื่องอัดไฮดรอลิกแบบเฟรมรูปตัว H สร้างขึ้นจากเสาด้านข้างสองต้นและคานบนและล่างที่แข็งแรง ทำให้เกิดเฟรมแบบเปิด โครงสร้างแบบเปิดนี้ช่วยให้มีพื้นที่ทำงานมากขึ้นโดยรอบ ซึ่งช่วยให้การโหลดและการปรับชิ้นส่วนขนาดใหญ่และรูปทรงแปลกๆ ทำได้ง่ายขึ้น ผู้ใช้งานมักชอบโครงสร้างแบบนี้เมื่อต้องการเข้าถึงด้านข้างของผลิตภัณฑ์อย่างรวดเร็ว โดยเฉพาะอย่างยิ่งเมื่อซ่อมแซมหรือทำงานในโรงงานขนาดเล็ก ในทางกลับกัน เครื่องอัดไฮดรอลิกแบบ 4 เสา ทำงานด้วยระบบไฮดรอลิกบนเสา 4 ต้นที่อยู่แต่ละมุม เสาเหล่านี้ใช้เพื่อนำทางแผ่นเคลื่อนที่เพื่อให้แน่ใจว่าเคลื่อนที่ขึ้นและลงอย่างตรง การจัดวางโดยรวมดูปิดมิดชิดและสมดุลกว่า เครื่องจักรมีความเสถียรแม้ในงานที่มีแรงดันสูงหรือการผลิตต่อเนื่องเป็นเวลานาน เนื่องจากแรงกระจายอย่างเท่าเทียมกันในเสาทั้งสี่ เมื่อใช้งานจริงในโรงงาน ความแตกต่างจะเห็นได้ชัดเจนในทันที ตัวอย่างเช่น หากอู่ซ่อมรถต้องการอัดตลับลูกปืนในหลายๆ กรณี เครื่องอัดแบบ H-frame จะมีความอเนกประสงค์เพียงพอที่จะสามารถอัดชิ้นส่วนต่างๆ ได้โดยใช้เวลาในการตั้งค่าน้อยกว่า อย่างไรก็ตาม ในโรงงานที่ผลิตชิ้นส่วนโลหะที่เหมือนกันหลายร้อยชิ้น เครื่องอัดแบบสี่เสาจะช่วยให้ชิ้นส่วนทั้งหมดอยู่ในแนวเดียวกัน ทำให้ไม่มีชิ้นส่วนใดออกมาจากเครื่องอัดในตำแหน่งที่แตกต่างกัน จะไม่บิดเบี้ยวหรือเอียง ความแข็งแรงเป็นอีกจุดสำคัญทางโครงสร้าง การออกแบบแบบสี่เสามีความเสถียรมากกว่าเมื่อใช้งานเป็นประจำ โดยเฉพาะอย่างยิ่งเมื่อรับน้ำหนักมากและใช้งานบ่อยครั้งตลอดทั้งวัน แบบ H-frame ยังคงแข็งแรง แต่Hอาจมีความยืดหยุ่นบ้างหากใช้งานที่น้ำหนักมากเป็นเวลานานโดยเปิดด้านข้าง พื้นที่ก็เป็นอีกปัจจัยหนึ่ง เครื่องอัดแบบ H-frame โดยทั่วไปใช้พื้นที่บนพื้นน้อยกว่าและพกพาสะดวกกว่าสำหรับโรงงานขนาดเล็ก เครื่องอัดแบบสี่เสามักจะมีขนาดใหญ่กว่าและมักติดตั้งบนสายการผลิตซึ่งเครื่องอัดจะอยู่กับที่ ทั้งสองแบบมีประโยชน์ในการใช้งาน แต่โครงสร้างของมันเป็นตัวกำหนดประโยชน์ใช้สอย

การใช้งานทั่วไปของเครื่องอัดไฮดรอลิกแบบโครงรูปตัว H และแบบสี่เสา

เครื่องอัดไฮดรอลิกแบบโครง H เป็นตัวเลือกที่นิยมใช้ในกรณีที่ความยืดหยุ่นและการตั้งค่าที่รวดเร็วมีความสำคัญ รถโดยสาร ร้านซ่อมขนาดเล็ก และอู่ซ่อมรถยนต์มักใช้เครื่องอัดไฮดรอลิกแบบนี้สำหรับงานประจำ เช่น ใช้ในการอัดตลับลูกปืนที่สึกหรอออกจากดุมล้อรถยนต์ การดัดชิ้นส่วนเหล็ก หรือการยืดแท่งโลหะที่งอ โครงสร้างเปิดด้านข้าง ทำให้ผู้ปฏิบัติงานสามารถวางชิ้นงานขนาดใหญ่หรือรูปทรงไม่สม่ำเสมอได้อย่างง่ายดาย นอกจากนี้ยังเหมาะสำหรับสถานการณ์ที่ต้องการชิ้นงานแบบครั้งเดียวจบ เมื่อชิ้นส่วนมีการเปลี่ยนแปลงอย่างต่อเนื่อง และความเร็วมีความสำคัญมากกว่าความแม่นยำ เครื่องอัดแบบโครง H ยังอาจพบได้ในโรงงานโลหะที่สามารถดัดแผ่นโลหะหรือประกอบชิ้นส่วนเครื่องจักรกลได้ ผู้ปฏิบัติงานสามารถเคลื่อนย้ายชิ้นงานเข้าและออก ใช้แรง และดำเนินการต่อในงานถัดไปได้โดยไม่ต้องใช้เวลาตั้งค่านาน ทำให้เหมาะสำหรับการผลิตในระดับต่ำถึงปานกลาง ส่วนเครื่องอัดไฮดรอลิกแบบสี่เสา มักใช้ในโรงงานอุตสาหกรรมที่ความสม่ำเสมอเป็นเป้าหมายหลัก โดยทั่วไปจะใช้ในการผลิตจำนวนมาก เช่น การผลิตชิ้นส่วนยานยนต์ ชิ้นส่วนไฟฟ้า เปลือกเครื่องใช้ในครัว และการปั๊มโลหะที่มีความแม่นยำ ในโรงงาน มีการผลิตชิ้นส่วนโลหะแบบเดียวกันหลายร้อยชิ้นโดยใช้เครื่องอัดสี่เสา เพื่อลดความคลาดเคลื่อนระหว่างชิ้นงานให้น้อยที่สุดเท่าที่จะเป็นไปได้ เครื่องอัดสี่เสายังใช้ในกระบวนการต่างๆ เช่น การขึ้นรูปโลหะลึก การผลิตชิ้นส่วนยางหรือพลาสติก และการขึ้นรูปที่แม่นยำ ซึ่งแม้แต่การเยื้องศูนย์เล็กน้อยก็อาจส่งผลต่อคุณภาพของผลิตภัณฑ์ได้ เสาทั้งสี่ได้รับการนำทางในการเคลื่อนที่ ทำให้มีความเสถียรในรอบการอัดซ้ำๆ ในสายการผลิตจริง เครื่องอัดประเภทนี้มักถูกใช้งานเป็นเวลานานโดยไม่หยุดพัก คนงานจะตั้งค่าเครื่องจักรเพียงครั้งเดียวเพื่อให้ทำการอัดแบบเดียวกันด้วยแรงเท่าเดิม และเครื่องก็จะทำซ้ำไปเรื่อยๆ ซึ่งช่วยลดการปรับแต่งด้วยตนเองและรับประกันผลผลิตที่สม่ำเสมอ สรุปข้อดีและข้อเสีย เครื่องอัดแบบ H-frame เหมาะสำหรับสภาพแวดล้อมที่ต้องการความยืดหยุ่นและการทำงานด้วยมือ ในขณะที่เครื่องอัดสี่เสาทำงานได้ดีกว่าในสภาพแวดล้อมที่มีปริมาณชิ้นส่วนที่จะผลิตจำนวนมาก และความแม่นยำต้องคงที่ตลอดกระบวนการผลิต

คู่มือการเลือกซื้อเครื่องอัดไฮดรอลิกทั้งสองประเภท

สิ่งแรกที่คนพิจารณาเมื่อเลือกซื้อเครื่องอัดไฮดรอลิกคือ ประเภทของงานที่พวกเขาทำในแต่ละวัน วิธีนี้จะช่วยให้คุณประหยัดเงินจากการซื้อของที่ไม่จำเป็น หรือซื้อเครื่องจักรที่ไม่สามารถรองรับงานของคุณได้ สำหรับงานซ่อมแซม งานประกอบโลหะ หรืองานเล็กๆ ในโรงงาน เครื่องอัดแบบ H-frame มักจะเป็นตัวเลือกที่ดีกว่า มีความยืดหยุ่นสำหรับชิ้นส่วนที่ไม่เรียบหรือชิ้นส่วนเดียว และง่ายต่อการโหลดและปรับวัสดุผ่านด้านข้างที่เปิดอยู่ ร้านซ่อมรถยนต์หลายแห่งใช้เครื่องอัดแบบนี้เนื่องจากง่ายต่อการอัดตลับลูกปืน ดัดชิ้นส่วน หรือทำการซ่อมแซมเล็กๆ น้อยๆ โดยไม่ต้องใช้เวลาตั้งค่านาน นอกจากนี้ยังใช้พื้นที่น้อย ซึ่งเป็นข้อพิจารณาที่สำคัญในโรงงานขนาดเล็ก เครื่องอัดแบบสี่เสาเหมาะสำหรับงานที่อยู่ในประเภทการผลิตหรือการผลิตซ้ำ ออกแบบมาสำหรับการอัดซ้ำๆ และแต่ละชิ้นต้องเหมือนกัน โครงสร้างสี่เสาช่วยรักษาแรงดันที่สม่ำเสมอทั่วทั้งแผ่น ซึ่งช่วยรักษารูปทรงของชิ้นงานพิมพ์ สิ่งนี้มีประโยชน์มากสำหรับการปั๊มโลหะ การขึ้นรูปชิ้นส่วน หรือการทำวัตถุที่เหมือนกันหลายชิ้น ปัจจัยอีกประการหนึ่งที่มักทำให้ตัดสินใจเลือกระหว่างสองแบบนี้คือ งบประมาณ เครื่องอัดขึ้นรูปรูปตัว H โดยทั่วไปมีราคาถูกกว่าและบำรุงรักษาง่ายกว่า เครื่องอัดขึ้นรูปสี่เสามักจะมีราคาแพงกว่า แต่มีประโยชน์ในกรณีที่ต้องการความแม่นยำและความสม่ำเสมอในแต่ละวัน พื้นที่ก็เป็นอีกแง่มุมหนึ่งที่ควรพิจารณาก่อนซื้อ เครื่องอัดขึ้นรูปรูปตัว H สามารถวางในมุมห้องและเคลื่อนย้ายได้ง่ายกว่า มีขนาดกะทัดรัดกว่า เครื่องอัดขึ้นรูปสี่เสามีน้ำหนักมากกว่า และโดยทั่วไปจะติดตั้งอยู่ที่สถานที่ผลิตแห่งเดียว หลักการง่ายๆ คือ ลองคิดดูว่าคุณต้องการความยืดหยุ่นสำหรับงานต่างๆ หรือคุณต้องการความสม่ำเสมอสำหรับงานเดิมๆ ซ้ำๆ หลังจากนั้น คุณก็สามารถตัดสินใจเลือกเครื่องที่เหมาะสมได้ง่ายๆ
