เครื่องกัดแนวตั้ง CNC ความเร็วสูง รุ่น SP8136 BT40 จากผู้ผลิต

● กำลังมอเตอร์หลัก: 5.5 กิโลวัตต์

● ความเร็วรอบสูงสุดของแกนหมุน: 200-8000 รอบต่อนาที

● ขนาดเรียวแกนหมุน: BT40

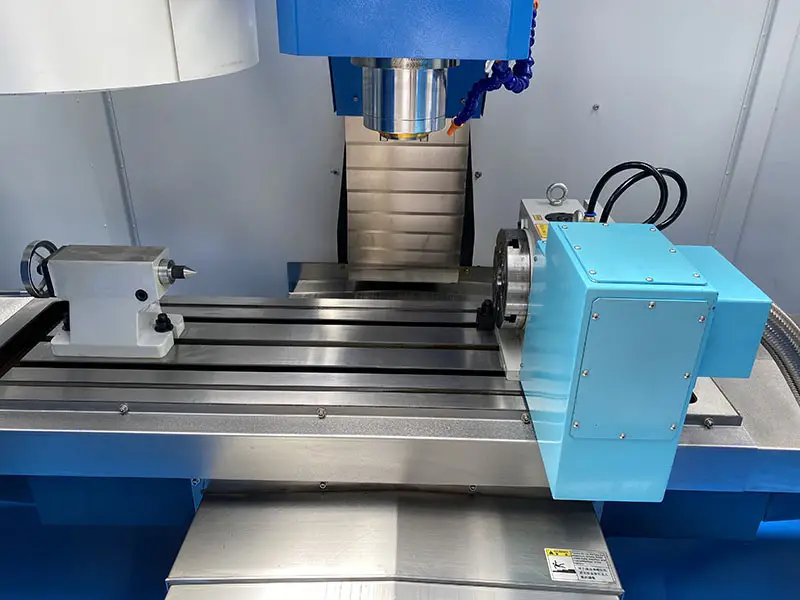

● ขนาดโต๊ะทำงาน: 1250×360 มม.

● รับน้ำหนักสูงสุดของโต๊ะทำงาน: 400 กก.

1. การแนะนำ SP8136

เครื่องจักรนี้มีตัวเครื่องกัด CNC ที่มีกำลังรับน้ำหนักสูง อีกทั้งยังมีรางนำทางชุบแข็ง 3 ราง รางนำทางกว้าง และช่วงกว้าง รวมถึงโครงสร้างที่กะทัดรัดและเหมาะสม รวมถึงขนาดโดยรวมที่ลงตัว

แกนหมุนถูกขับเคลื่อนด้วยมอเตอร์แปลงความถี่ผ่านสายพานไทม์มิ่ง

2. ลักษณะโครงสร้างหลัก

❶ ฐาน เสา โต๊ะทำงาน รางเลื่อนกลาง รางเลื่อนยก และส่วนประกอบหลักอื่นๆ ทั้งหมด ผลิตและขึ้นรูปจากวัสดุที่มีความแข็งแรงสูง และผ่านกระบวนการอบชุบด้วยความร้อนเพื่อรับประกันความเสถียรในระยะยาวของเครื่องมือกล และรับประกันประสิทธิภาพการทำงานที่เสถียรของเครื่องมือกล

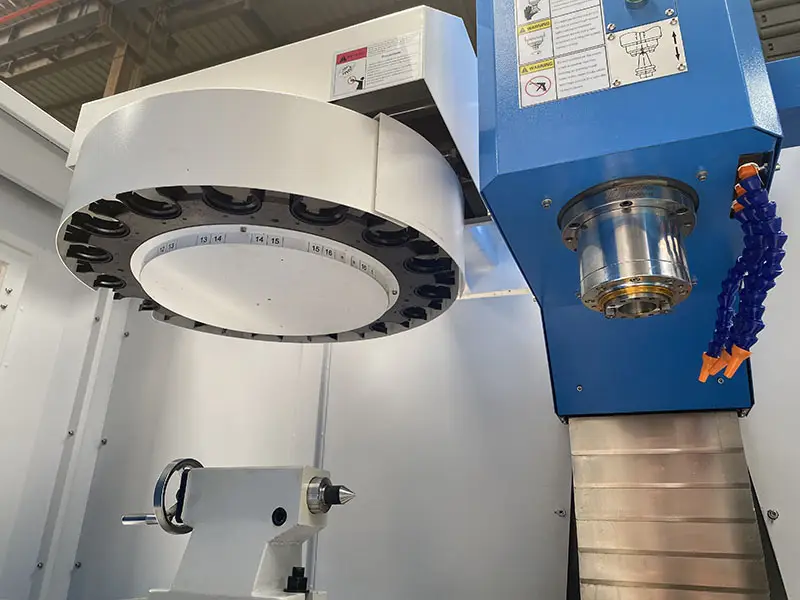

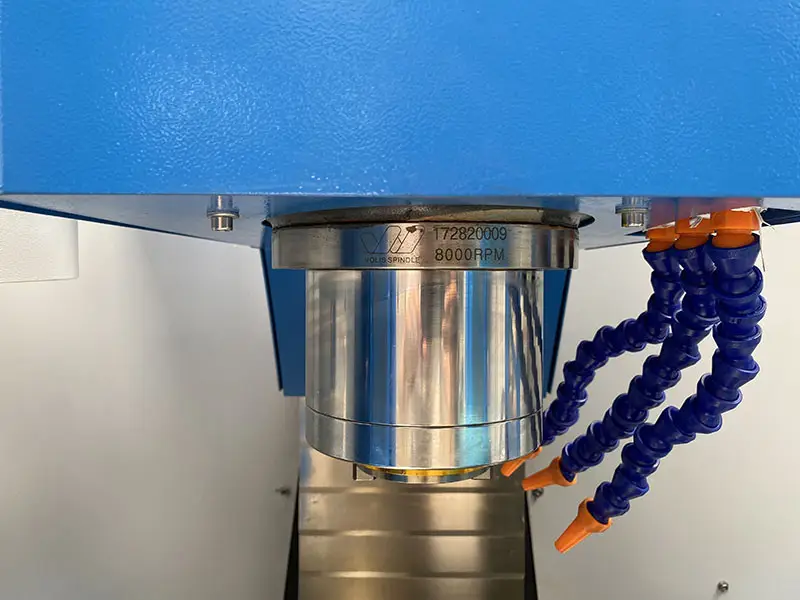

❷ เครื่องจักรนี้ใช้ชุดแกนหมุนความเร็วสูง ความแม่นยำสูง และความแข็งแกร่งสูง ทำให้มีกำลังรับน้ำหนักสูงด้วยความเร็วรอบสูงสุดถึง 8000 รอบต่อนาที

❸ แกน X, Y และ Z ทั้งสามแกนใช้สกรูบอลความแม่นยำสูงและแข็งแรงสูง รวมถึงมอเตอร์เซอร์โว เพื่อให้มั่นใจในความแม่นยำในการกำหนดตำแหน่งของเครื่องมือกล

❹ รางนำและบอลสกรูใช้ระบบป้องกันเพื่อให้มั่นใจได้ว่าบอลสกรูและรางจะสะอาด รวมถึงการส่งกำลังและการทำงานของเครื่องจักรมีความแม่นยำ

❺ แกน Z เพิ่มอุปกรณ์ถ่วงน้ำหนักเพื่อช่วยให้การเคลื่อนที่ของแกนหมุนมีความเสถียรและราบรื่น

❻ อุปกรณ์หล่อลื่นที่ขับเคลื่อนด้วยกำลังสามารถใช้ระบบหล่อลื่นแบบบังคับป้อนไปยังสกรูนำตามแนวยาว แนวนอน และแนวตั้ง รวมถึงรางนำ เพื่อลดการสึกหรอและรับประกันการทำงานที่มีประสิทธิภาพสูงของเครื่องจักร ในขณะเดียวกัน ระบบระบายความร้อนสามารถเปลี่ยนปริมาณการไหลได้โดยการปรับหัวฉีดสเปรย์เพื่อให้ตรงกับความต้องการในการประมวลผลที่แตกต่างกัน

❼ ระบบการทำงานของเครื่องจักรสามารถแขวนไว้ที่ด้านบนขวาของเครื่องจักรโดยใช้แขนแขวน เครื่องจักรนี้สอดคล้องกับหลักการทางวิศวกรรมมนุษย์ กล่องแกนหมุนสามารถหมุนได้ในมุมที่กำหนด ซึ่งสะดวกและเชื่อถือได้มากขึ้น❞

เครื่องจักรนี้มีฟังก์ชันการทำงานหลากหลาย เช่น การกัด การเจาะ การคว้าน การรีม และอื่นๆ ซึ่งสามารถใช้ในการขึ้นรูปชิ้นส่วนที่ซับซ้อนและมีความแม่นยำสูงบนแผ่นโลหะ แผ่นกระดาน เปลือก แม่พิมพ์ และอื่นๆ โดยส่วนใหญ่จะใช้ในการผลิตชิ้นส่วนที่มีความแม่นยำสูง สามารถประมวลผลพื้นผิวเรียบและลาดเอียง ร่อง รู และอื่นๆ ของชิ้นส่วนขนาดเล็กและขนาดกลางได้
