| สถานที่กำเนิด: | สาธารณรัฐประชาชนจีน |
| ยี่ห้อสินค้า: | ซูโมร์ |
| หมายเลขรุ่น: | FMC1160 5 แกน |
| รับรอง: | CE |
● ขนาดโต๊ะทำงาน: 1200x600 มม.
● รับน้ำหนักสูงสุดของโต๊ะทำงานได้: 800 กก.
● ระยะการเคลื่อนที่ของแกน X/Y/Z: 1100/600/600 มม.
● ความจุ/ประเภทของแม็กกาซีนเก็บเครื่องมือ: แขนมีด 24 อัน
● เครื่องจักรกลซีเอ็นซี 5 แกน FMC1160 เหมาะอย่างยิ่งสำหรับการขึ้นรูปชิ้นส่วนที่ซับซ้อนด้วยความแม่นยำสูง เช่น ตัวเรือนเครื่องยนต์ ใบพัดกังหัน โรเตอร์กังหัน เพลาและปลอกจานที่ซับซ้อน และชิ้นส่วนกล่องที่ซับซ้อน
● เครื่องจักรกลซีเอ็นซีแนวตั้ง 5 แกน รุ่น FMC1160 มีพื้นที่ทำงานกว้างขึ้น มีสิ่งกีดขวางน้อยลง มีความแข็งแกร่งในการตัดมากขึ้น และมีความเร็วสูงขึ้น
และความแม่นยำ
● เมื่อเปรียบเทียบกับรุ่นดั้งเดิม รุ่นนี้มีอัตราการกำจัดวัสดุที่สูงกว่า
FMC1160 ใช้กันอย่างแพร่หลายในการแปรรูปชิ้นส่วนในอุตสาหกรรมยานยนต์ เครื่องจักรกลความแม่นยำสูง การบินและอวกาศ เทคโนโลยีพลังงาน การผลิตแม่พิมพ์ การทำเหมือง วิศวกรรมเครื่องมือวัด และสาขาอื่นๆ
| รุ่น | FMC1160 5 แกน |
| รายละเอียดของโต๊ะ (ความยาว × ความกว้าง) | 1200 × 600mm |
| น้ำหนักบรรทุกสูงสุดของโต๊ะทำงาน | 800กิโลกรัม |
| พิกัด X/Y/Z ของเส้น | 1100 / 600 / 600mm |
| ระยะห่างจากเส้นศูนย์กลางของแกนหมุนถึงด้านหน้าของเสา | 672mm |
| ระยะห่างจากหน้าตัดด้านปลายของแกนหมุนถึงระนาบบนโต๊ะ | 120-720mm |
| ความเร็วในการตัด X, Y, Z | 0~10000มม./นาที |
| ความเร็วในการป้อนเร็ว X, Y, Z | 36/36/36 มม./นาที |
| ความเร็วแกนหมุนสูงสุด | สายพาน 8000/10000 รอบ/นาที ตัวเลือก 12000 รอบ/นาที (เชื่อมต่อโดยตรง) |
| แกนเรียว | หมายเลข 40 (7:24) |

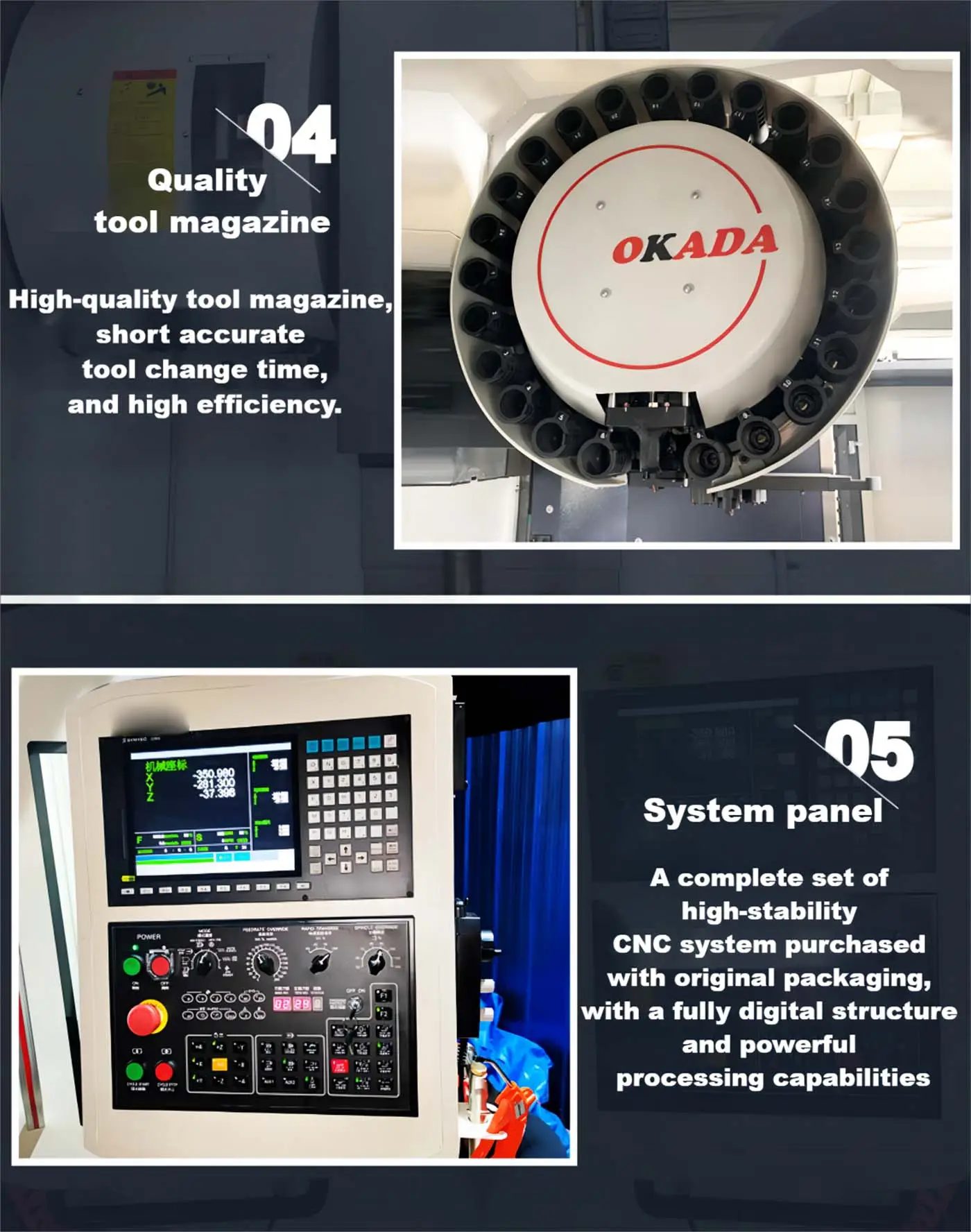

| ความจุ/ประเภทของแม็กกาซีนเครื่องมือ | แขนมีด 24 อัน |
| ประเภทก้าน/สลักดึง | BT40-45° |
| น้ำหนักเครื่องมือ | 8กิโลกรัม |
| เส้นผ่านศูนย์กลางของเครื่องมือ | ประเภทแขน: φ78/φ125 มม. (ด้านข้างว่าง) |
| ความยาวของเครื่องมือ | 300mm |
| เวลาในการเปลี่ยนเครื่องมือ (จากเครื่องมือหนึ่งไปยังอีกเครื่องมือหนึ่ง) | สไตล์แขนมีด 2.5 วินาที S |
| ตารางร่องตัวที (จำนวนร่อง x ความกว้างของร่อง x ระยะห่างระหว่างร่อง) | 5 × 18 มม. × 100 มม |
| เส้นผ่านศูนย์กลางของโต๊ะหมุนแกน AC | 210 |
| มุมเอียงแกน A; | ± 110 ° |
| มุมการหมุนแกน C | ° 360 |
| น้ำหนักบรรทุกสูงสุดของแท่นหมุนเครื่องปรับอากาศ | 40/20 (แนวนอน/แนวตั้ง) |
| ร่องตัวที (จำนวน-ขนาด-ระยะห่าง) | 3-18-125 |
| โหมดล็อคอัตโนมัติของเครื่องปรับอากาศ | นิวเมติก |
| ความแม่นยำในการกำหนดตำแหน่ง (มิลลิเมตร มาตรฐานแห่งชาติ) | X/Y/Z: 0.01/0.01/0.01 |
| มอเตอร์ทิศทาง X/Y/Z | 3 |
| ตารางการกำหนดค่ามาตรฐาน FMC1160 แบบ 5 แกน | |
| นิตยสารเครื่องมือหุ่นยนต์ 24 เล่ม | อุปกรณ์เป่ารูเรียวแกนหมุน |
| สายพานลำเลียงเศษไม้แบบโซ่ (อุปกรณ์เสริม) | การกรีดแบบแข็ง |
| การ์ดแบบบูรณาการ | ระบบระบายความร้อนชิ้นงานด้วยสเปรย์วงแหวน |
| ระบบหล่อลื่นอัตโนมัติ | อินเทอร์เฟซ RS-232 และฟังก์ชัน DNC |
| กล่องเครื่องมือ | ปืนเป่าลมชิปพกพา |
| โคมไฟทำงาน | เครื่องแยกน้ำมันและน้ำแบบง่าย |
| ไฟเตือน | สลักยึดและแผ่นรอง |
| เครื่องแลกเปลี่ยนความร้อนกล่องไฟฟ้า | ข้อมูลทางเทคนิคแบบสุ่ม |
| การเป่าลมด้านข้างแกนหมุน | แท่นหมุนห้าแกน - ไต้หวัน โอคาดะ |
