| สถานที่กำเนิด: | สาธารณรัฐประชาชนจีน |
| ยี่ห้อสินค้า: | ซูโมร์ |
| หมายเลขรุ่น: | จีเอ็มซี2200/จีเอ็มซี2700 |
| รับรอง: | CE |
● ขนาดโต๊ะ (กว้างxยาว): 2000x3000/4000/5000/6000 มม.
● ความสามารถในการรับน้ำหนักของโต๊ะ: 10/12/14/16 ตัน
● ระยะการเคลื่อนที่แกน X: 3000/4000/5000/6000 มม.
● ระยะการเคลื่อนที่แกน Y (รวมระยะการเปลี่ยนเครื่องมือ): 2450 มม.
● ระยะการเคลื่อนที่แกน Z: 1000 มม.
● ความกว้างของโครงเครน: 2200 มม.
● ขนาดโต๊ะ (กว้างxยาว): 2300x3000/4000/5000/6000/7000/8000 มม.
● ความสามารถในการรับน้ำหนักของโต๊ะ: 10/12/14/16 ตัน
● ระยะการเคลื่อนที่แกน X: 3000/4000/5000/6000/7000/8000 มม.
● ระยะการเคลื่อนที่แกน Y (รวมระยะการเปลี่ยนเครื่องมือ): 3000 มม.
● ระยะการเคลื่อนที่แกน Z: 1000 มม.
● ความกว้างของโครงเครน: 2700 มม.

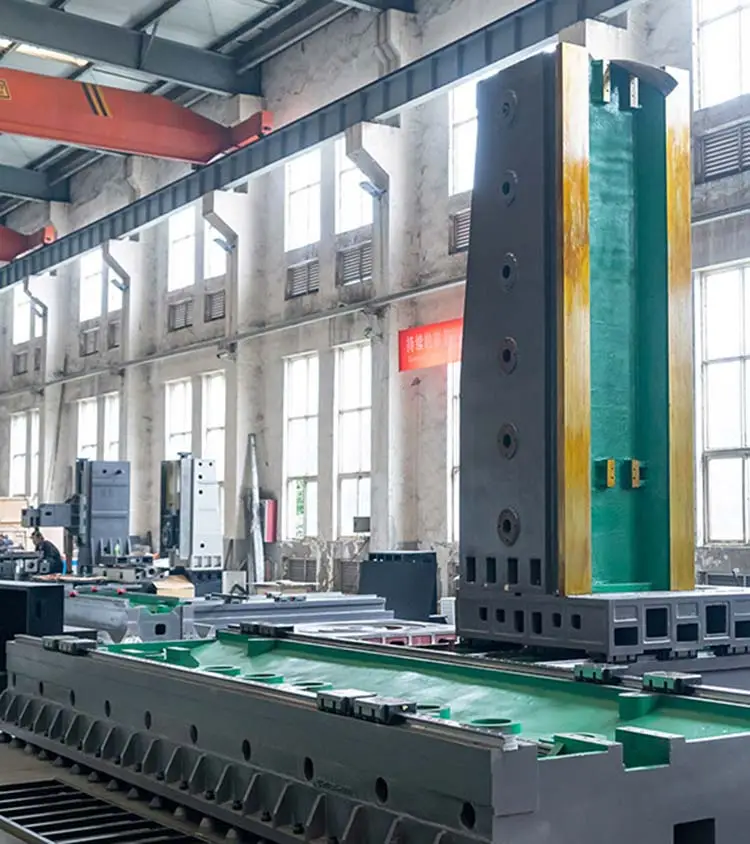

● เครื่องกัดแบบโครงสร้างคาน (Gantry milling machine) ศูนย์เครื่องจักรกล CNC สืบทอดข้อดีของโครงสร้างคานแบบดั้งเดิม ทั้งความแข็งแกร่ง ความสมมาตรของโครงสร้าง และความเสถียรสูง
● นำเสนอแนวคิดการออกแบบแบบไดนามิกที่แข็งแกร่งขั้นสูงระดับสากล และเพิ่มประสิทธิภาพการออกแบบชิ้นส่วนที่เคลื่อนไหว
● เครื่องมือกลนี้มีแรงบิดสูงและมีคุณสมบัติการตอบสนองที่รวดเร็วดีเยี่ยม
● ตัวเลือกเพิ่มเติม: 3 แกน, 4 แกน และ 5 แกน เราสามารถปรับแต่งตามความต้องการของคุณได้เช่นกัน
เครื่องจักร CNC แบบโครงสร้างคาน (Gantry Machining Center) เป็นเครื่องจักรกลชนิดหนึ่งที่ใช้ในการผลิตทางอุตสาหกรรม สามารถควบคุมการทำงานโดยอัตโนมัติผ่านโปรแกรมคอมพิวเตอร์ รวมถึงการแปรรูปชิ้นส่วน การกำหนดตำแหน่ง การทดสอบ ฯลฯ เครื่องจักร CNC แบบโครงสร้างคานมีข้อดีคือ ประสิทธิภาพสูง ความแม่นยำสูง และความเสถียรสูง จึงมีการใช้งานอย่างแพร่หลายในอุตสาหกรรมการผลิตเครื่องจักร ยานยนต์ อิเล็กทรอนิกส์ อุปกรณ์ทางการแพทย์ และสาขาอื่นๆ
| รุ่น | Unit | จีเอ็มซี2200 | จีเอ็มซี2700 |
| ความจุ | |||
| ขนาดโต๊ะ กว้าง x ยาวพิเศษ | (มม. ) | 2000*3000/4000 /5000 /6000 | 2300*3000/4000 /5000/6000 /7000/8000 |
| ความสามารถในการรับน้ำหนักของโต๊ะ | (ตัน) | 10 / 12 / 14 / 16 | 14/17/20/23/26/29 |
| ระยะห่างจากพื้นผิวแกนหมุนถึงพื้นผิวโต๊ะ | (มม. ) | 280-1280 | 280-1280 |
| โต๊ะ T สล็อต | 9 22-× 200 | 11-28-200 | |
| แกน X เคลื่อนที่ | (มม. ) | 3000/4000/5000/6000 | 3000/4000/5000 /6000 /7000/8000 |
| ระยะการเคลื่อนที่แกน Y รวมถึงระยะการเคลื่อนที่ของการเปลี่ยนเครื่องมือ | (มม. ) | 2450 | 3000 |
| Z เดินทางแกน | (มม. ) | 1000 | 1000 |
| ความกว้างของโครงสำหรับตั้งสิ่งของ | (มม. ) | 2200 | 2700 |
| แกนหมุน | |||
| ความเรียว/เส้นผ่านศูนย์กลางของแกนหมุน | BT50-190 | BT50-190 | |
| ความเร็วแกนหมุน – สายพาน | (รอบต่อนาที) | 6000 / 8000rpm | 6000 / 8000rpm |
| มอเตอร์ไฟฟ้าหลัก | (กิโลวัตต์) | 15-18.5kw | 22-26kw |
| ความเร็วในการตัด | |||
| ความเร็วในการป้อนสูง | (เมตร / นาที) | X:10Y:15Z:10 | X:10Y:15Z:10 |
| ความเร็วในการป้อนตัด | (เมตร / นาที) | 8 | 8 |
| ความถูกต้อง | |||
| ความถูกต้องตำแหน่ง | (มม. ) | ± 0.005 | ± 0.005 |
| ความแม่นยำในการจัดตำแหน่งใหม่ | (มม. ) | ± 0.003 | ± 0.003 |

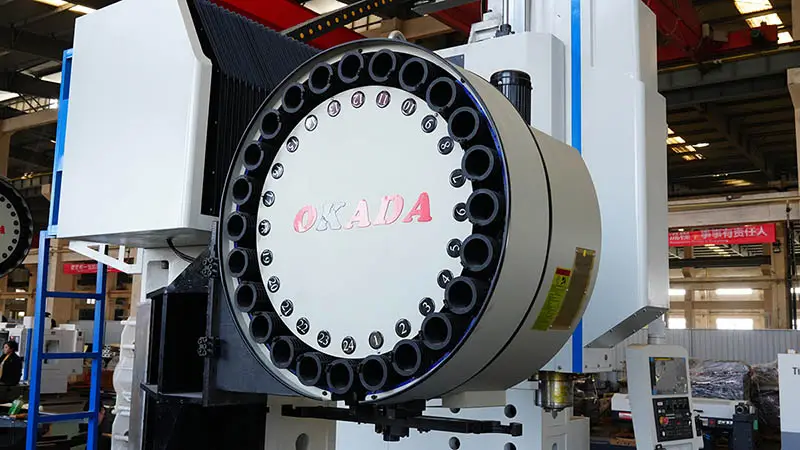

| ATC | |||
| หมายเลขเครื่องมือ | 24 | 24 | |
| เวลาเปลี่ยนเครื่องมือ | (S) | 2.7s | 2.7s |
| น้ำหนักเครื่องมือสูงสุด | (กิโลกรัม) | 8 | 8 |
| เส้นผ่านศูนย์กลางเครื่องมือสูงสุด | (มม. ) | 112/200 | 112/200 |
| ความยาวเครื่องมือสูงสุด | (มม. ) | 400 | 400 |
| น้ำหนักและขนาดของเครื่องจักร | |||
| น้ำหนักเครื่อง | (ตัน) | 28 / 32 / 36 / 40 | 32/36/41/47/54/64 |
| มิติโดยรวม | (มม. ) | 8800/10800 /12800/14800 *4880*3868 | 10000/12000 /14000/16000 /18000/20000 *5380*6400 |
