| สถานที่กำเนิด: | สาธารณรัฐประชาชนจีน |
| ยี่ห้อสินค้า: | ซูโมร์ |
| หมายเลขรุ่น: | จีเอ็มซี1600 |
| รับรอง: | CE |
● ขนาดโต๊ะ (กว้างxยาว): 1300x2000/2500/3000/3500 มม.
● รับน้ำหนักได้สูงสุดบนโต๊ะ: 4 ตัน
● ระยะการเคลื่อนที่แกน X: 2000/2500/3000/3500 มม.
● ระยะการเคลื่อนที่แกน Y (รวมระยะการเปลี่ยนเครื่องมือ): 1850 มม.
● ระยะการเคลื่อนที่แกน Z: 800 มม.
● ความกว้างของโครงเครน: 1600 มม.
● ความเร็วรอบแกนหมุน - สายพาน: 6000/8000 รอบต่อนาที
● กำลังมอเตอร์หลัก: 15-18.5 กิโลวัตต์

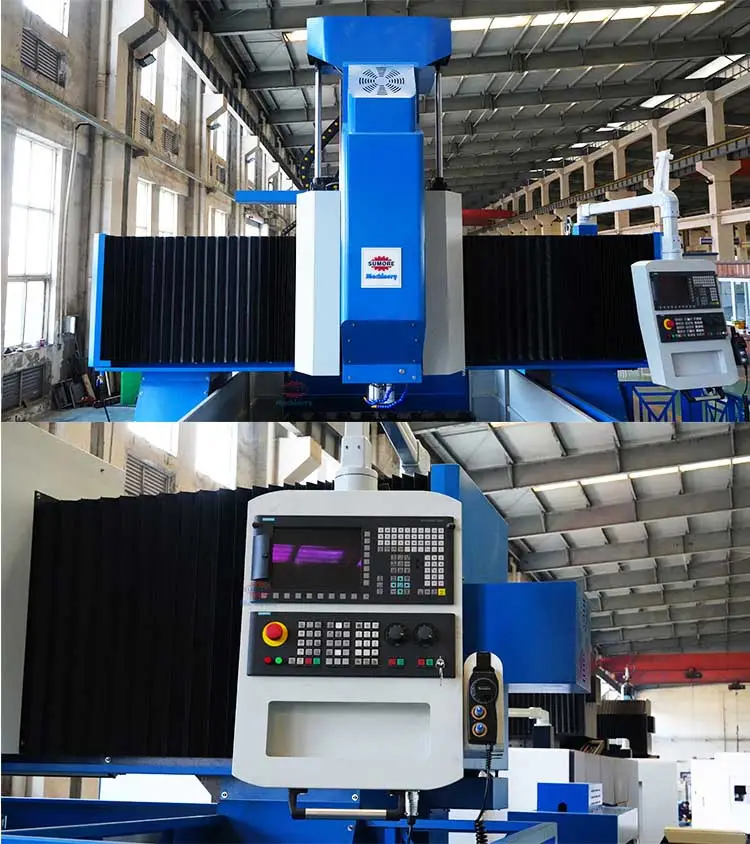

เครื่องจักร CNC แบบโครงสร้างคาน (Gantry Machining Center) เป็นเครื่องจักรกลชนิดหนึ่งที่ใช้ในการผลิตทางอุตสาหกรรม สามารถควบคุมการทำงานโดยอัตโนมัติผ่านโปรแกรมคอมพิวเตอร์ รวมถึงการแปรรูปชิ้นส่วน การกำหนดตำแหน่ง การทดสอบ ฯลฯ เครื่องจักร CNC แบบโครงสร้างคานมีข้อดีคือ ประสิทธิภาพสูง ความแม่นยำสูง และความเสถียรสูง จึงมีการใช้งานอย่างแพร่หลายในอุตสาหกรรมการผลิตเครื่องจักร ยานยนต์ อิเล็กทรอนิกส์ อุปกรณ์ทางการแพทย์ และสาขาอื่นๆ
เครื่องจักร CNC แบบโครงสร้างคานยื่น (Gantry Machinery Center) นิยมใช้ในอุตสาหกรรมต่างๆ เช่น อุตสาหกรรมอากาศยาน ยานยนต์ และการป้องกันประเทศ สำหรับการขึ้นรูปชิ้นส่วนต่างๆ เช่น แม่พิมพ์ ดาย และชิ้นส่วนที่ซับซ้อน
| รุ่น | Unit | จีเอ็มซี1210 | จีเอ็มซี1400 | จีเอ็มซี1600 |
| ความจุ | ||||

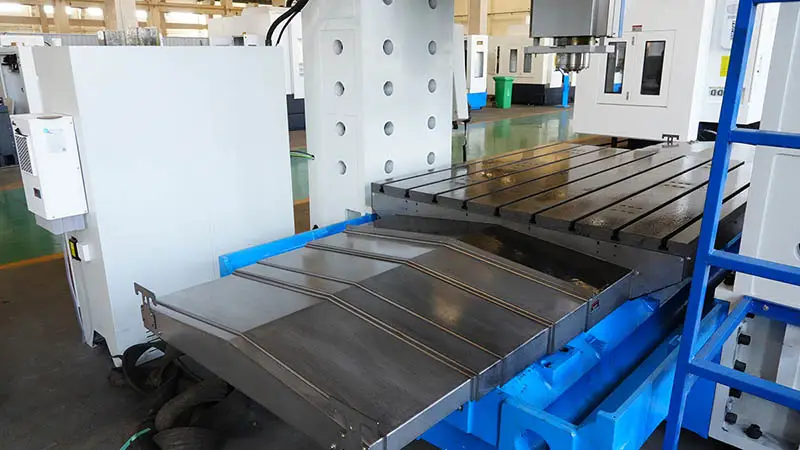

| ขนาดโต๊ะ กว้าง x ยาวพิเศษ | (มม. ) | 820*1300 | 1000 * 2000/2500/3000 | 1300*2000/2500/3000/3500 |
| ความสามารถในการรับน้ำหนักของโต๊ะ | (ตัน) | 1 | 3.5 | 4 |
| ระยะห่างจากพื้นผิวแกนหมุนถึงพื้นผิวโต๊ะ | (มม. ) | 70-670 | 150-950 | 250-1050 |
| โต๊ะ T สล็อต | 5-18-160 | 7-22-170 | 7-22-170 | |
| แกน X เคลื่อนที่ | (มม. ) | 1000 | 2000/2500/3000 | 2000 / 2500 / 3000 / 3500 |
| ระยะการเคลื่อนที่แกน Y รวมถึงระยะการเคลื่อนที่ของการเปลี่ยนเครื่องมือ | (มม. ) | 1250 | 1650 | 1850 |
| Z เดินทางแกน | (มม. ) | 600 | 800 | 800 |
| ความกว้างของโครงสำหรับตั้งสิ่งของ | (มม. ) | 1050 | 1400 | 1600 |

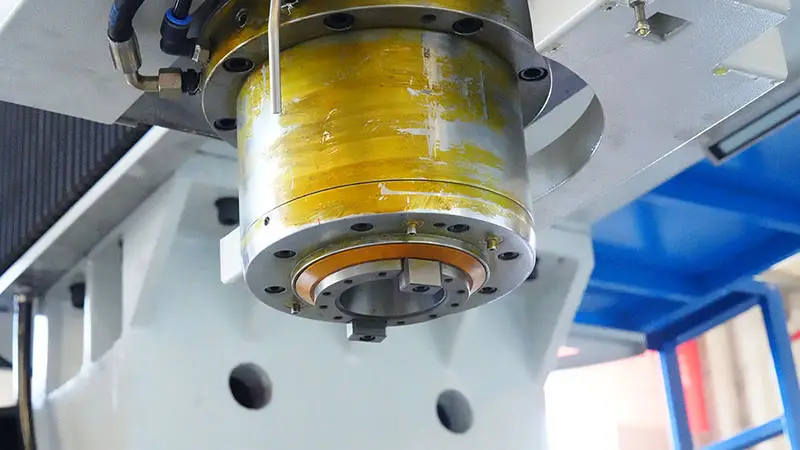

| แกนหมุน | ||||
| ความเรียว/เส้นผ่านศูนย์กลางของแกนหมุน | BT50-155 | BT50-190 | BT50-190 | |
| ความเร็วแกนหมุน – สายพาน | (รอบต่อนาที) | 6000 / 8000rpm | 6000 / 8000rpm | 6000/8000 |
| มอเตอร์ไฟฟ้าหลัก | (กิโลวัตต์) | '11-15 | 15-18.5 | 15-18.5KW |
| ความเร็วในการตัด | ||||
| ความเร็วในการป้อนสูง | (เมตร / นาที) | X:15 Y:15 Z:10 | X:15 Y:15 Z:10 | X:15 Y:15 Z:10 |
| ความเร็วในการป้อนตัด | (เมตร / นาที) | 10 | 10 | 10 |
| ความถูกต้อง | ||||
| ความถูกต้องตำแหน่ง | (มม. ) | ± 0.005 | ± 0.005 | ± 0.005 |
| ความแม่นยำในการจัดตำแหน่งใหม่ | (มม. ) | ± 0.003 | ± 0.003 | ± 0.003 |

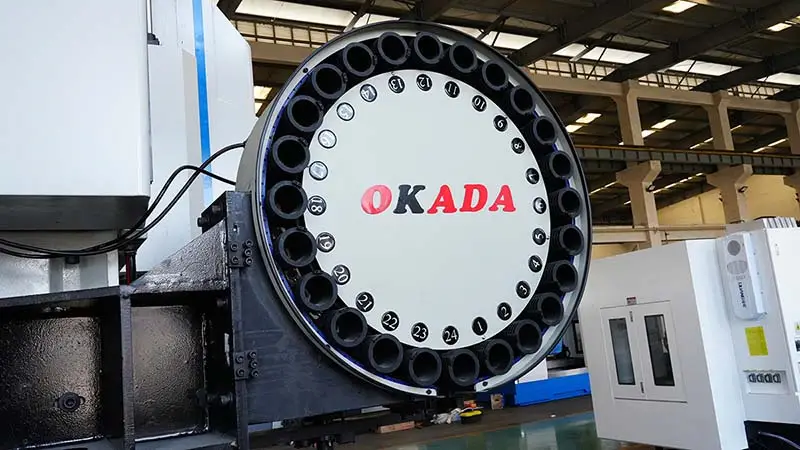

| ATC | ||||
| หมายเลขเครื่องมือ | 24 | 24 | 24 | |
| เวลาเปลี่ยนเครื่องมือ | (S) | 2.7 | 2.7 | 2.7s |
| น้ำหนักเครื่องมือสูงสุด | (กิโลกรัม) | 8 | 8 | 8 |
| เส้นผ่านศูนย์กลางเครื่องมือสูงสุด | (มม. ) | 112/200 | 112/200 | 112/200 |
| ความยาวเครื่องมือสูงสุด | (มม. ) | 400 | 400 | 400 |
| น้ำหนักและขนาดของเครื่องจักร | ||||
| น้ำหนักเครื่อง | (ตัน) | 10 | 15 | 19 |
| มิติโดยรวม | (มม. ) | 3500 * * * * * * * * 2400 3200 | 5000/5500/6000*3780*3568 | 5000/5500/6000/6500*4080*3668 |
